EQUIPO DE PROCESO DEL MOLINO CALIENTE DEL ROLLO
Base del diseño
1 espec. de la materia prima: 100×100×2000m m
Espec. de 2 productos finales: Barra deformada laminada en caliente de Φ10~Φ28mm,
corte-a-longitud el 12m
Salida por hora 3: 10t/h
Tipo del balanceo y configuración del laminador
1 tipo de la disposición del laminador adopta semicontínuo.
2 rodar la sección mínima Φ10mm deformó la barra basada en 75×75m m
los billetes, pasos de balanceo están de 15.
3 adopte “un soporte el tipo del servicio” para reducir pasos de balanceo gradualmente.

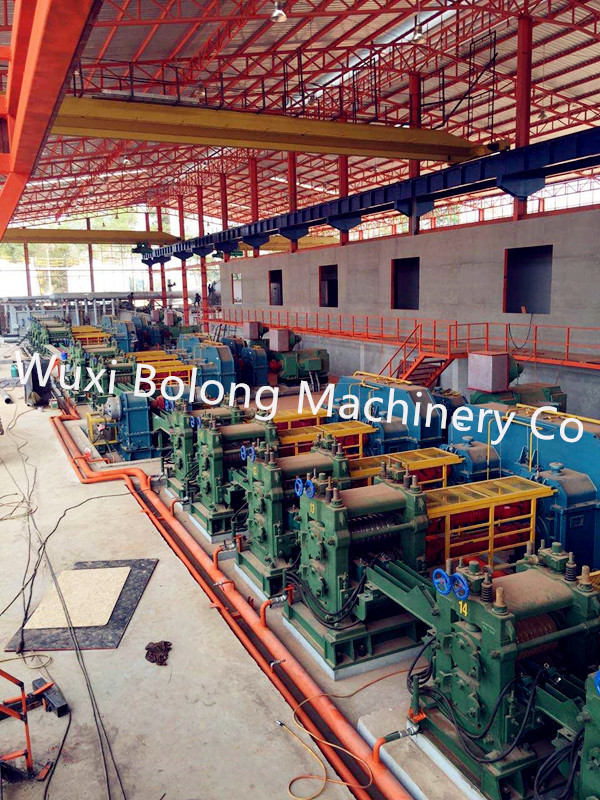

4 hay soportes del total 11 del laminador en la cadena de producción entera,
incluyendo laminador áspero Φ400×1, laminador intermedio Φ300×6
y laminador del acabamiento Φ300×2×2.
Impulsión del laminador 5: El laminador áspero Φ400×1 es motor de CA. Φ300×6
el laminador intermedio es de “las impulsiones seis un motor de CA”.
el laminador del acabamiento es de “las impulsiones dos un DC”
Φ300×2×2
6 que la velocidad más alta del balanceo de productos finales se coloca para rodar Φ10mm
la barra deformada es 8m/s.
Característica del equipo
1. El soporte del laminador adopta el tipo pretensado. Este tipo es alto
tiesura y fácil cambiar el rodillo.
2. La conducción del laminador aplica el reductor y el duplex adopta
caja de cambios unida reducción del dos-grado. Este tipo tiene ventaja siguiente:
peso bajo, pequeño volumen, empleo económico del espacio, bajo costo y etc.
material del Engranaje-eje: 42CrMo forjado, material ZG35CrMo del engranaje de la rueda,
la caja está de piezas estructurales.
3. El entrar del lecho de enfriamiento adopta libremente de la tabla de rodillo neumática
tipo que entra, que tiene la ventaja del equipo ligero, simple, punto bajo
el coste y el mantenimiento fácil compararon con el tipo el entrar de la placa del delantal
dispositivo.
4. el Fin-cultivo y el esquileo de varios largos del vuelo adoptan
los controles de frecuencia neumáticos del embrague apresuran, tipo rotativo. Este tipo de
el esquileo que vuela tiene la ventaja del poder bajo del motor, eléctrico simple
control e inversión baja comparados con esquileo por marcha-parada del vuelo.
5. El liar adopta el tipo combinado neumático mecánico
la máquina automática, y el material para liar es barra de alambre de Φ6.5mm.
Lista del equipo de proceso
| No |
Nombre del equipo |
Qty |
Unidad
peso
(t)
|
Total
peso
(t)
|
Funcionamiento principal |
| 1 |
Agrupar el soporte |
1 sistema |
5 |
5 |
Tipo: empujador hidráulico del billete
el agrupar
Qty almacenado soporte del máximo del billete:
40pcs
Máximo almacenado soporte del billete.
Peso: 3.5t
Empujador del billete:
Empuje: 25KN
Empujar velocidad: 0.05m/s delantero,
0.1m/s posterior
Movimiento: 1350m m
|
| 2 |
Tabla de rodillo de carga del horno |
2
grupo
s
|
4,8 |
9,6 |
Tipo: conducción centralizada,
reversible
Rodillo: φ240×650mm
Espaciamiento del rodillo: 890m m
Velocidad linear del rodillo
superficie: 1m/s
Motor impulsor: AC15KW
|
| 3 |
Empujador del billete |
1 sistema |
3,5 |
3,5 |
Tipo: empujador hidráulico del billete
Empuje: 100KN
Movimiento: 650m m
Empujar velocidad: 0.05m/s delantero,
0.1m/s posterior
Cilindro hidráulico:
φ150/φ105mm
Presión de sistema: 10MPa
Presión del aceite de trabajo: 6.3MPa
|
| 4 |
Almacenador intermediario |
1 sistema |
0,5 |
0,5 |
Tipo: almacenador intermediario de la primavera |
| 5 |
Soporte de alimentación |
1 sistema |
1 |
1 |
Tipo: parte estructural |
| 6 |
El billete hacia fuera trabaja a máquina |
1 sistema |
5 |
5 |
Tipo: cadena móvil horizontal del coche
Empuje: 0.2KN
Empujar velocidad: 0.875m/s
Movimiento: 4000m m
Motor impulsor: AC7.5KW
|
| 7 |
Del horno rodillo hacia fuera
tabla
|
2
grupo
s
|
4 |
8 |
Tipo: conducción centralizada, reversible
Rodillo: φ240×600mm
Espaciamiento del rodillo: 1000m m
Velocidad linear del rodillo
superficie: 2m/s
Motor impulsor: AC7.5KW
|
| 8 |
Tabla de rodillo de trabajo antes de la máquina |
1 grupo |
8 |
8 |
Tipo: conducción centralizada, reversible
Rodillo: φ240×900mm
Espaciamiento del rodillo: 1000m m
Velocidad linear del rodillo
superficie: 2.6m/s
Motor impulsor: AC15KW
|
| 9 |
Balanceo áspero Φ400
molino
|
1
soporte
|
60 |
60 |
Tipo del soporte: tipo pretensado del tres-rollo
Rodillo: φ400-φ350×800mm
Abertura máxima del rodillo: 50m m
Fuerza de Max. Rolling: 1000KN
Esfuerzo de torsión de Max. Rolling: los 30×2KN.m
Rueda volante: φ1800mm
Motor principal: AC800Kw
|
| 10 |
rodillo de la Doble-capa
tabla
|
1 sistema |
10 |
10 |
|
| 11 |
Rodillo intermedio
tabla
|
1
grupo
|
5 |
5 |
Tipo: conducción centralizada,
reversible
Rodillo: φ200×700mm
Espaciamiento del rodillo: 1000m m
Velocidad linear del rodillo
superficie: 2.6m/s
Motor impulsor: AC7.5KW
|
| 12 |
fin-cultivo 1#
esquileo que vuela
|
1 sistema |
8 |
8 |
Tipo: embrague neumático,
velocidad de los controles de frecuencia, rotatoria
tipo
Sección máxima del corte: ² de 1500m m
Temperatura de corte ≥850℃
Motor impulsor: YTSZ30KW
|
| 13 |
Φ300×6
intermedio
balanceo continuo
grupo del molino
|
1
soporte
|
80 |
90 |
Tipo del soporte: dos-rollo pretensado
Rodillo: φ330-φ280×600mm
Abertura máxima del rodillo: 30m m
Fuerza de Max. Rolling: 600KN
Esfuerzo de torsión de Max. Rolling: el 15×2KN.m
Motor principal: AC630Kw
|
| 14 |
Repetidor |
4 sistemas |
1,5 |
6 |
Tipo: parte estructural |
| 15 |
Acabamiento Φ300×2
balanceo continuo
molino
|
2
grupo
s
|
20 |
40 |
Tipo del soporte: tipo pretensado
Rodillo: φ330-φ280×600mm
Abertura máxima del rodillo: 20m m
Fuerza de Max. Rolling: 250KN
Esfuerzo de torsión de Max. Rolling: los 4.5×2KN.m
Motor principal: DC450Kw
|
| 16 |
fin-cultivo 2#
esquileo que vuela
|
1 sistema |
8 |
8 |
Tipo: embrague neumático,
velocidad de los controles de frecuencia, tipo rotatorio
Sección máxima del corte: ² de 250m m
Temperatura de corte ≥850℃
Motor impulsor: YTSZ30KW
|
| 17 |
Lazo vertical |
1 sistema |
|
|
Tipo: lazo neumático hacia arriba y hacia abajo
altura del Lazo-principio: 320m m
|
| 18 |
Calor permanecido
tratamiento después
prensa de batir
|
1 sistema |
2,5 |
2,5 |
|
| 19 |
Rollo de pellizco |
|
|
|
Tipo: fijación con abrazadera neumática, velocidad de los controles de frecuencia
Rodillo: φ240×60mm
Velocidad linear de la superficie del rodillo: 4.5~9m/s
|
| 20 |
Esquileo de varios largos del vuelo |
1 sistema |
8 |
8 |
Tipo: embrague neumático,
velocidad de los controles de frecuencia, tipo rotatorio
Sección máxima del corte: 150m m
Temperatura de corte: ≥600℃
Motor impulsor: YTSZ 37Kw
|
| 21 |
Fin-fijación del rollo con abrazadera |
2 sistemas |
2,5 |
5 |
Tipo: fijación con abrazadera neumática,
velocidad de los controles de frecuencia
Rodillo: φ240×60mm
Velocidad linear de la superficie del rodillo:
4.5~8m/s
Motor impulsor: YTSZ11KW
|
| 22 |
Lecho de enfriamiento
dispositivo que entra
|
1 sistema |
35 |
35 |
Tipo: tabla del no-rodillo neumática
el entrar
Duración que entra: 1.5s/time
|
| 23 |
Lecho de enfriamiento |
|
|
|
Tipo: paso a paso
Área eficaz: ² de los 4.5×42m
Espaciamiento del engranaje: 90m m
Espaciamiento fijo del engranaje: 500m m
Espaciamiento movible del engranaje: 500m m
Duración del paso: 2s/time
Motor impulsor: AC55Kw
|
| 24 |
Dispositivo de la alineación |
1set |
3,5 |
3,5 |
Tipo: sola conducción de cadena
Rodillo: φ100×400mm
Velocidad linear de la superficie del rodillo: 0.2m/s
Motor impulsor: AC1.5KW
|
| 25 |
Dispositivo de la salida del lecho de enfriamiento |
1set |
30 |
30 |
Tipo: la ayuda transversal hidráulica hacia fuera mecanografía
Duración rotatoria: 6s/time
|
| 26 |
Tabla de rodillo del agotamiento del lecho de enfriamiento |
5groups |
2 |
10 |
Tipo: conducción centralizada correa
Rodillo: φ200×700mm
Espaciamiento del rodillo: 1000m m
Velocidad linear de la superficie del rodillo: 2.5m/s
Motor impulsor: AC7.5KW
|
| 27 |
Cortadora del producto final |
1set |
10 |
10 |
Tipo: tipo superior del corte
esquileo hidráulico
Producto final
Fuerza de corte: 1600KN
Anchura de la cuchilla: 800m m
Abertura de la cuchilla: 160m m
Tiempos del corte: 6times/min
|
| 28 |
Tabla de rodillo después
el cortar
|
1group |
5 |
5 |
Tipo: conducción centralizada correa
Rodillo: φ200×700mm
Espaciamiento del rodillo: 1000m m
Velocidad linear de la superficie del rodillo: 2.5m/s
Motor impulsor: AC7.5KW
|
| 29 |
Corte-a-longitud
bafle
|
1set |
0,2 |
0,2 |
Tipo: elevación neumática
Abertura del bafle: 150m m
|
| 30 |
Transferencia de la barra
riña de la máquina
tabla de rodillo
|
1group |
6 |
6 |
Tipo: conducción centralizada correa
Rodillo: φ200×700mm
Espaciamiento del rodillo: 1000m m
Velocidad linear de la superficie del rodillo: 2.5m/s
Motor impulsor: AC7.5KW
|
| 31 |
Transferencia de la barra
máquina
|
1set |
5 |
5 |
Tipo: elevación neumática,
cadena-tipo barra de la transferencia
Echada de cadena: 38.1m m
Espaciamiento de cadena: 1600m m
Velocidad de la transferencia: 0.6m/s
Motor impulsor: AC11Kw
|
| 32 |
Dispositivo de la alineación de la colección |
1set |
0,275 |
0,275 |
Tipo: placa que empuja neumática
tipo
|
| 33 |
Dispositivo de la colección |
1set |
2,5 |
2,5 |
Tipo: tipo rotatorio del canal doble
Peso de la colección: 3500kg
Cambio del canal rotatorio
duración: 6.8s
Motor impulsor: AC7.5KW
|
| 34 |
Agotamiento de la colección
tabla de rodillo
|
1group |
4,5 |
4,5 |
Tipo: conducción centralizada cadena
Rodillo: φ200×400mm
Espaciamiento del rodillo: 800m m
Velocidad linear del rodillo
superficie: 0.52m/s
Motor impulsor: AC7.5KW
|
| 35 |
Liar la máquina |
1group |
4 |
4 |
Tipo: elevación neumática y
cayendo, tipo unido rotación mecánica
Liar el diámetro externo máximo: 350m m
Liar una vez del manojo: 8s
Motor impulsor: AC1.5KW
|
| 36 |
Liar la máquina
tabla de rodillo del agotamiento
|
1set |
3 |
3 |
Tipo: conducción centralizada cadena
Rodillo: φ200×400mm
Espaciamiento del rodillo: 1000m m
Velocidad linear de la superficie del rodillo: 0.52m/s
Motor impulsor: AC7.5KW
|
