El rollo caliente de acabado muele las impulsiones de un DC dos billetes de 75×75×2000m m
1set
MOQ
negotiation
Precio
Finishing Hot Roll Mill One DC Drives Two 75×75×2000mm Billets
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: BOLONG
Certificación: CE
Número de modelo: Semicontínuo, completamente automático
Alta luz:

equipo de laminación

,

Máquina de laminado en caliente

Pago y Envío Términos
Detalles de empaquetado: Embalado en la caja de madera para el embalaje externo
Tiempo de entrega: 30 días laborables después de recibieron su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: 2sets por año
Especificaciones
Material del producto: billetes de 60×60×2000m m
Producto: Barra deformada laminada en caliente de Φ8~Φ12mm
Salida por hora: 10T/H
Capacidad: 20--80 toneladas por cambio
Tipo de la disposición del laminador: semicontínuo.
tensión: 380 V
Descripción de producto

El rollo caliente de acabado muele las impulsiones de un DC dos billetes de 75×75×2000m m

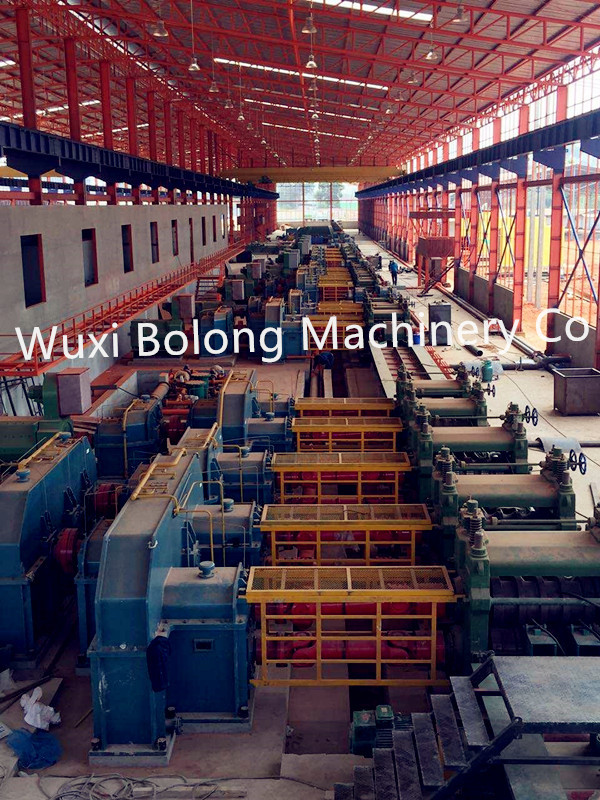

EQUIPO DE PROCESO DEL MOLINO CALIENTE DEL ROLLO



Base del diseño

 1 espec. de la materia prima: 60×60×2000m m

 Espec. de 2 productos finales: Barra deformada laminada en caliente de Φ8~Φ12mm,

                                    corte-a-longitud los 6-12m

   Salida por hora 3: 8-10t/h



Tipo del balanceo y configuración del laminador

   1 tipo de la disposición del laminador adopta semicontínuo.

 2 rodar la sección mínima Φ10mm deformó la barra basada en 75×75m m

los billetes, pasos de balanceo están de 15.

 3 adopte “un soporte el tipo del servicio” para reducir pasos de balanceo gradualmente.

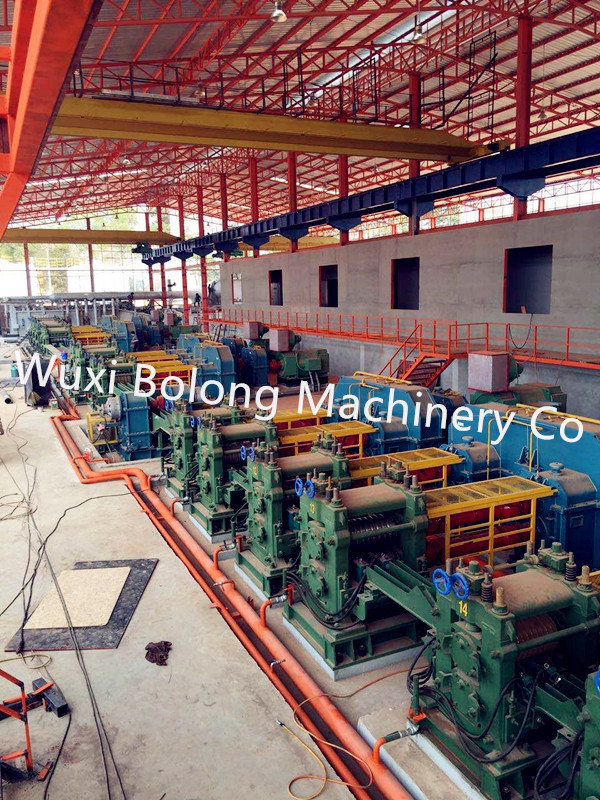

 4 hay soportes del total 11 del laminador en la cadena de producción entera,

incluyendo laminador áspero Φ400×1, laminador intermedio Φ300×6

y laminador del acabamiento Φ300×2×2.

   Impulsión del laminador 5: El laminador áspero Φ400×1 es motor de CA. Φ300×6

el laminador intermedio es de “las impulsiones seis un motor de CA”.

el laminador del acabamiento es de “las impulsiones dos un DC”

Φ300×2×2

 6 que la velocidad más alta del balanceo de productos finales se coloca para rodar Φ10mm

la barra deformada es 8m/s.



Característica del equipo

 1. El soporte del laminador adopta el tipo pretensado. Este tipo es alto

tiesura y fácil cambiar el rodillo.

 2. La conducción del laminador aplica el reductor y el duplex adopta

caja de cambios unida reducción del dos-grado. Este tipo tiene ventaja siguiente:

peso bajo, pequeño volumen, empleo económico del espacio, bajo costo y etc.

material del Engranaje-eje: 42CrMo forjado, material ZG35CrMo del engranaje de la rueda,

la caja está de piezas estructurales.

       3. El entrar del lecho de enfriamiento adopta libremente de la tabla de rodillo neumática

tipo que entra, que tiene la ventaja del equipo ligero, simple, punto bajo

el coste y el mantenimiento fácil compararon con el tipo el entrar de la placa del delantal

dispositivo.

       4. el Fin-cultivo y el esquileo de varios largos del vuelo adoptan

los controles de frecuencia neumáticos del embrague apresuran, tipo rotativo. Este tipo de

el esquileo que vuela tiene la ventaja del poder bajo del motor, eléctrico simple

control e inversión baja comparados con esquileo por marcha-parada del vuelo.

      5. El liar adopta el tipo combinado neumático mecánico

la máquina automática, y el material para liar es barra de alambre de Φ6.5mm.



Lista del equipo de proceso

Parte mecánica
1 Torrecilla de cucharón/coche móvil de la cucharón/ayuda fijada cucharón (determinada por los clientes)
2 Embudo de fundería
3 Coche de embudo de fundería
4 Molde
5 Dispositivo de la vibración del molde
6 Dispositivo de la impulsión de la vibración
7 Cubierta de protección para el dispositivo de la vibración
8 Coolings secundarios que rocían el marco
9 Coolings secundarios que rocían el tubo
10 Boca de rociadura para el agua de enfriamiento secundaria
11 Dispositivo del rodillo de ayuda para secundario y en tercer lugar refrescarse
12 Retiro que endereza la máquina
13 Dispositivo de transmisión para el retiro que endereza la máquina
14 Junta universal
15 Barra simulada rígida
16 Dispositivo de almacenamiento de la barra simulada
17 Rodillo de guía para el dispositivo de almacenamiento de la barra simulada
18 Tabla de rodillo de la entrega del billete
19 Empujador hidráulico del billete
20 Plataforma para la colección del billete
21 Cortadora de llama/esquileo hidráulico (determinado por los clientes)
Sistema de control de las eléctricas
23 Sistema de control para la vibración del molde
24 Sistema de control para el retiro que endereza la máquina
25 Sistema de control eficaz para la barra simulada
28 Sistema de control para la tabla de rodillo de la entrega del billete
29 Sistema de control para el billete hacia fuera
30 Sistema de control para la estación hidráulica central
Estructura de acero
31 Plataforma de colada principal
32 Plataforma de colada
33 Plataforma para el almacenamiento de la barra simulada
Sistema auxiliar
34 Sistema hydráulico
35 Descarga del dispositivo para el vapor secundario de los coolings
36 Sistema de control para el agua de enfriamiento secundaria
37 Caja suspendida de la operación para el retiro que endereza la parte
38 La configuración especial se puede proporcionar de acuerdo con requisitos de clientes








Éste es el plan de nuestro cliente, acordando sus requisitos específicos de diseñar y de fabricar la instalación de laminación en caliente.



¡Recepción a visitar y a examinar!
