La refrigeración por agua de cobre hidráulica de la máquina de colada continua para 300 milímetros de latón instala tubos
Ⅰ. Introducción de cobre de la máquina de colada continua:

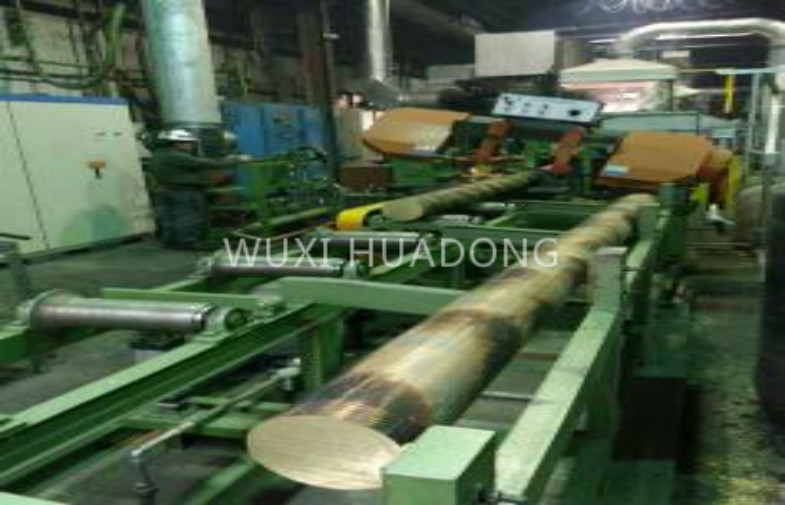

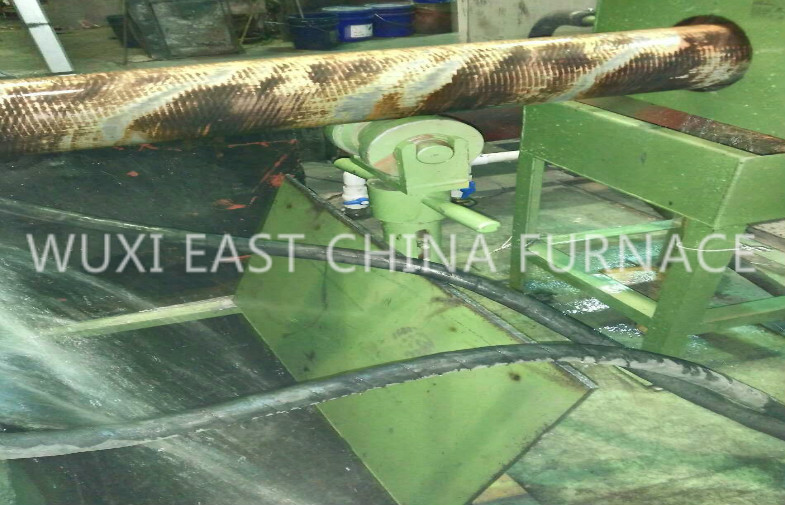

Una unidad horizontal típica de la colada continua para los tubos de cobre consiste en un horno derretir-que se sostiene combinado con el metal que fluye bajo superficie (u hornos de fusión y que se sostienen separados), un cristalizador, un circuito de agua de enfriamiento, un mecanismo del retiro del servocontrol, una sierra síncrona en línea, una sierra para los moldes cambiantes, un sistema inclinable del horno hidráulico y un sistema de control eléctrico, un etc.
El horno fusorio y el horno el sostenerse se pueden combinar en una unidad o a parte de uno a, dependiendo del material que se producirá. Cuando están combinados, los hornos utilizarán el tipo inductores del flujo de jet. Para controlar la composición del derretimiento, un enchufe del grafito y un canal hechos del carburo de silicio serán instalados entre las dos cámaras del horno para prevenir el derretimiento de calor perdidoso y de absorber el aire. Al hacerlo, la calidad del producto será estabilizada y aumentado y el consumo de la pérdida y de energía del metal será reducido.
Hornos separados. Entre el horno fusorio y el horno el sostenerse hay un filtro, a través del cual el metal fundido fluye del horno fusorio en el horno que se sostiene.
Suministramos los filtros y las bocas para echar.
Diámetro del billete:
|
¢10-¢300mm
|
Longitud del billete:
|
A partir 1000m m
|
Número de filamentos:
|
1-6
|
Materiales:
|
Aleaciones de cobre, cobre - níquel, cobre del dhp, etc
|
Capacidad del producto:
|
Hasta 20,000t/a
|
Operadores necesarios:
|
1~2 por cambio
|
Ⅱ. Proceso:

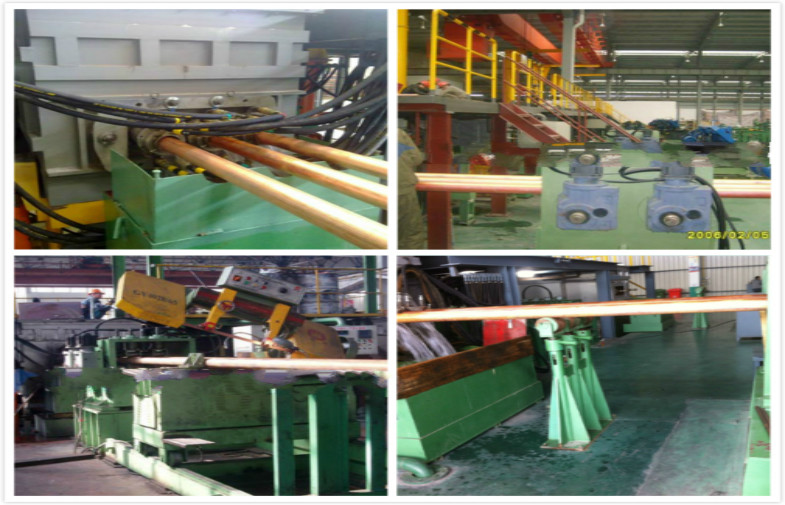

Equipos principales de la cadena de producción
horno fusorio, sosteniendo el horno, el molde, máquina de bastidor reversible del micro-viaje, sincronizando las máquinas de corte * 2, el machines* de enrrollamiento 3, la unidad hidráulica, el de climatizador, y la unidad de control electromecánica etc.
* 2,1 para echar del metal puro o los requisitos especiales, canal-tipo subsuperficie horno de la combinación fundición-que se sostiene o canal-tipo controlable horno de la combinación fundición-que se sostiene pueden ser adoptados;
* 2,2 para los billetes redondo-formados, tubular-formados y especial-formados el producir, corte-a-longitud que sincroniza la sierra pueden ser adoptados;
* 2,3 para los billetes redondo-formados, tubular-formados y especial-formados el producir, la plataforma común material para recibir y almacenar los billetes pueden ser adoptados.
Ⅲ. Lista de los componentes de equipo de la cadena de producción horizontal de la colada continua para el Barra-alambre
No. | Nombre del equipo y espec. | Unidad | Cantidad | Observaciones |
1 | ||||
2 | Horno fusorio | sistema | 1 | Incluyendo surco, bobina, la chaqueta del waer y la base de hierro de fusión. |
3 | Canal inclinado | sistema | 2 | Un normalmente utilizado y un recurso seguro |
4 | Sostener el horno | sistema | 1 | Incluyendo surco de fusión, bobina, la chaqueta de agua, la base de hierro, el dispositivo vertical de la medida de la temperatura (especial-hecho), el termopar (conteniendo platino y el rodio) y el tubo de la protección. |
5 | Cucharón y canal inclinado de acero fundidos del almacenamiento | sistema | 1 | Para el material de transferencia en el molde después de sinterizar en sostener el horno. |
6 | sistema del molde (Ф30-200) | sistema | 2 | Incluyendo molde del grafito |
7 | Dragger (5KW) | sistema | 1 | |
8 | Sierra sincronizada de la persecución automática | sistema | 1 | |
9 | Plataforma común material | sistema | 1 | Impulsión de cadena, longitud de los 5M |
10 | El tanque del jefe | sistema | 1 | |
11 | Rodillo del portador de la tracción | Sistema | 1 | |
12 | Distribuidor del agua de enfriamiento | sistema | 1 | Incluyendo el agua de enfriamiento para el transformador, el reactor, la bobina del horno eléctrico, la chaqueta de agua, el cable de la refrigeración por agua, y el molde (enfriamiento primario y secundario). |
13 | Sistema hydráulico | sistema | 2 |
Incluyendo la estación y el cilindro hidráulicos |
14 | sistema de la operación del Eléctrico-control de horno eléctrico | sistema | 1 | Incluyendo el gabinete de control para el horno fusorio y el horno el sostenerse (Siemens se elige para los elementos eléctricos principales). |
15 | Sistema de la operación de control de proceso | sistema | 1 | Para el control del motor servo y proceso, sierra sincronizada de la persecución automática, y control de la plataforma común material. |
Ⅳ. Fecha de la entrega:
Para ser entregado en el plazo de 75 días después del contrato se hace eficaz.
Ⅴ. Servicio post-venta
1. El cuerpo principal del equipo tendrá un año de garantía libre, y los componentes especiales serán discutidos por separado;
2. Durante el período de la ensayo-producción (dentro 3 meses después de que el encargar del equipo se acaba), nuestra compañía enviará a un técnico profesional para el servicio de la continuación;
Dentro del período de garantía, si ocurre la falta debido al problema de la calidad, nuestra compañía enviará personales al sitio para solucionar el problema en el plazo de 72 horas después de recibir el aviso;
Después del período de garantía del equipo se expira, nuestra compañía ofrecerá soluciones eficaces en el plazo de 24 horas después de recibir el aviso, y enviará los personales para el trabajo de mantenimiento si el usuario no puede solucionar el problema, cargando solamente los costos del coste.
Para la revisión anual del equipo, nuestra compañía enviará al técnico profesional para unirse a los usuarios en formular el plan del cambio, gratuitamente;
Dentro del período de garantía, nuestra compañía puede enviar al técnico profesional al sitio para comprobar la condición de la operación del equipo y para proporcionar servicio de campo.
Después del período de garantía de equipo expira, una visita de vuelta se puede hacer en la invitación una vez por mitad de un año.
3. Si nuestra compañía tiene puntos de la innovación y de la mejora o sugerencias constructivas para los equipos similares, informaremos al usuario a tiempo.
