El mini × de acero de alta velocidad 80m m de la maquinaria 80m m de la instalación de laminación en caliente aloja
EQUIPO DE PROCESO DEL MOLINO CALIENTE DEL ROLLO
Base del diseño
1. Espec. de la materia prima: 80×80×2000mm-200x200x2000m m 2. Espec. de los productos finales: Barra deformada laminada en caliente de Φ10~Φ30mm, corte-a-longitud el 12m 3. Salida por hora: 10t/h |
Tipo del balanceo y configuración del laminador
Característica del equipo
1. El soporte del laminador adopta el tipo pretensado. Este tipo es alto tiesura y fácil cambiar el rodillo. 2. La conducción del laminador aplica el reductor y el duplex adopta caja de cambios unida reducción del dos-grado. Este tipo tiene ventaja siguiente: peso bajo, pequeño volumen, empleo económico del espacio, bajo costo y etc. material del Engranaje-eje: 42CrMo forjado, material ZG35CrMo del engranaje de la rueda, la caja está de piezas estructurales. 3. El entrar del lecho de enfriamiento adopta libremente de la tabla de rodillo neumática tipo que entra, que tiene la ventaja del equipo ligero, simple, punto bajo el coste y el mantenimiento fácil compararon con el tipo enteringdevice de la placa del delantal. 4. el Fin-cultivo y el esquileo de varios largos del vuelo adoptan los controles de frecuencia neumáticos del embrague apresuran, tipo rotativo. Este tipo de el esquileo que vuela tiene la ventaja del poder bajo del motor, eléctrico simple control e inversión baja comparados con esquileo por marcha-parada del vuelo. 5. El liar adopta el tipo combinado neumático mecánico la máquina automática, y el material para liar es barra de alambre de Φ6.5mm. |
Introducción del equipo de proceso
El billete frío calificado levantó a la tabla de rodillo de carga por la grúa para llegar el extremo del horno del horno de recalentamiento, después para ser empujado en el horno de recalentamiento para calentar por el empujador del billete. Cuando la temperatura del billete alcanza a 1150-1250℃, el billete será eliminado del horno por el dispositivo del billete-hacia fuera; vía del horno la tabla de rodillo hacia fuera y la tabla de rodillo de trabajo antes del laminador, el billete entrará laminador áspero, laminador intermedio y laminador del final paso a paso. Los productos finales pasarán a través del dispositivo permanecido del tratamiento térmico y ser cortado por el esquileo de varios largos del vuelo y después llegar al lecho de enfriamiento para refrescarse por el dispositivo que entra del lecho de enfriamiento después de acelere la tabla de rodillo. Después de refrescar, por el dispositivo de la salida del lecho de enfriamiento, los productos serán transferidos a la tabla de rodillo del agotamiento, y después van al esquileo de la corte-a-longitud. Después del corte y de la inspección de la corte-a-longitud, los productos finales serán transferidos al palmo del producto final del soporte de la inspección del palmo de la cruz del producto final y después recogidos, liados, pesados, etiquetados y finalmente almacenados. |
Lista del equipo

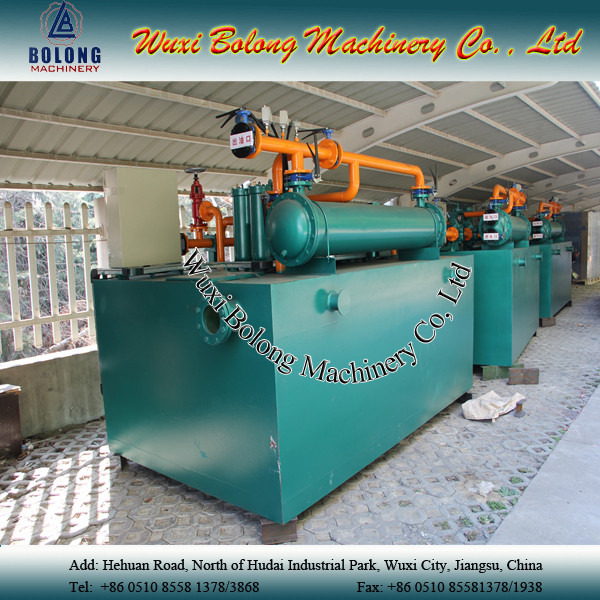

Parte mecánica | |
1 | Torrecilla de cucharón/coche móvil de la cucharón/ayuda fijada cucharón (determinada por los clientes) |
2 | Embudo de fundería |
3 | Coche de embudo de fundería |
4 | Molde |
5 | Dispositivo de la vibración del molde |
6 | Dispositivo de la impulsión de la vibración |
7 | Cubierta de protección para el dispositivo de la vibración |
8 | Coolings secundarios que rocían el marco |
9 | Coolings secundarios que rocían el tubo |
10 | Boca de rociadura para el agua de enfriamiento secundaria |
11 | Dispositivo del rodillo de ayuda para secundario y en tercer lugar refrescarse |
12 | Retiro que endereza la máquina |
13 | Dispositivo de transmisión para el retiro que endereza la máquina |
14 | Junta universal |
15 | Barra simulada rígida |
16 | Dispositivo de almacenamiento de la barra simulada |
17 | Rodillo de guía para el dispositivo de almacenamiento de la barra simulada |
18 | Tabla de rodillo de la entrega del billete |
19 | Empujador hidráulico del billete |
20 | Plataforma para la colección del billete |
21 | Cortadora de llama/esquileo hidráulico (determinado por los clientes) |
Sistema de control de las eléctricas | |
23 | Sistema de control para la vibración del molde |
24 | Sistema de control para el retiro que endereza la máquina |
25 | Sistema de control eficaz para la barra simulada |
28 | Sistema de control para la tabla de rodillo de la entrega del billete |
29 | Sistema de control para el billete hacia fuera |
30 | Sistema de control para la estación hidráulica central |
Estructura de acero | |
31 | Plataforma de colada principal |
32 | Plataforma de colada |
33 | Plataforma para el almacenamiento de la barra simulada |
Sistema auxiliar | |
34 | Sistema hydráulico |
35 | Descarga del dispositivo para el vapor secundario de los coolings |
36 | Sistema de control para el agua de enfriamiento secundaria |
37 | Caja suspendida de la operación para el retiro que endereza la parte |
38 | La configuración especial se puede proporcionar de acuerdo con requisitos de clientes |
