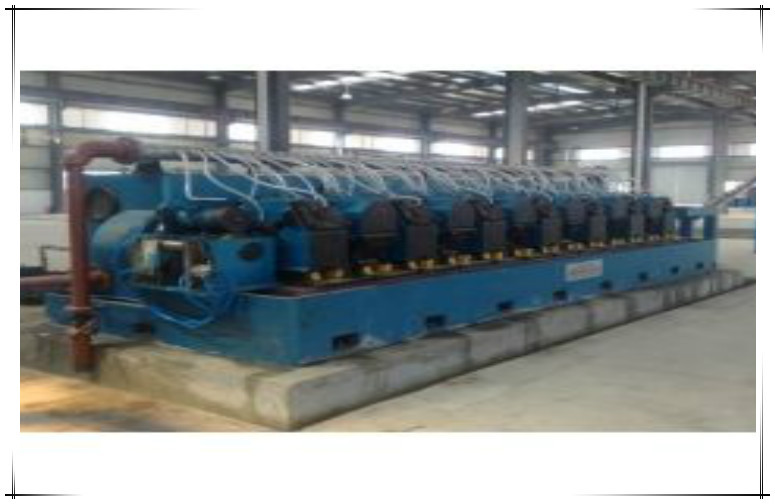

Molino de laminación en frío de cobre, diámetro del cabrestante Cold450mm laminado en frío
Principales parámetros técnicos
| Tipo 250 | 8 marco |
| Diámetro del rollo | Φ250 |
| Fuerza de motor | 110kw |
| Material de laminación máximo (mm) | Φ17 |
| Especificación del producto (mm) | Φ7.8 |
| Forma rodando | Alternancia de dos rollos de horizontal y vertical a laminado |
| Forma de agujeros | Circular oval |
| Cantidad de laminación | 8 |
| Coeficiente total de elongación | 4.51 |
| Acabado de velocidad de laminación (m / s) | 1.65 |
Máquina de trefilado de ahorro de energía y protección del medio ambiente
Principales parámetros técnicos
| 1 | Material de dibujo | Aleación de cobre y varilla de cobre |
| 2 | Tipo de equipo | Disposición horizontal, lubricación semi-difusa, cada rueda de trefilado adopta un motor independiente |
| 3 | Fuerza de motor | YVP 3DKW * 12 |
| 4 | Módulo de dibujo | 13n |
| 5 | Diámetro del cabrestante | Φ450mm |
| 6 | Forma y número de tambor | Dividido |
| 7 | Diámetro del tambor | Φ450mm |
| 8 | Diámetro del alambre de entrada | Φ8mm |
| 9 | Diámetro de salida mínimo | Φ3.1mm-Φ1.2mm |
| 10 | Velocidad de salida | Φ3.0mm 700n / min |
| 11 | Salida | Φ4.5mm (360n / min) 3000kg / h |
| 12 | Potencia del motor principal | YVP 3DKW * 12 |
| 13 | Potencia del motor cabrestante | YVP SOKW |
| 14 | Modo de conducción | Correa dentada síncrona |
| 15 | Control eléctrico | Pantalla táctil y control del PLC |
| dieciséis | Modo de control | Control de frecuencia |
| 17 | Tensión de recocido | 65V |
| 18 | Corriente máxima de recocido | 5000A |
| 19 | Velocidad de recocido | 300-1000 m / min |
| 20 | Modelo de Winder | Inversiones SD-800 |
| 21 | Potencia de la máquina de bobina | 22kw-18kw |
| 22 | Otro modelo de bobinadora | SP-630 disco doble cambio automático tipo de disco |
| 23 | Potencia de la máquina de bobina | 22kw * 2 |
Máquina de estiraje en frío
Principales parámetros técnicos
| Tipo | LW5 | LW8 | LW10 | LW15 | LW20 | LW30 | LW40 | LW60 |
| Fuerza de dibujo nominal | 50x10³ | 80x10³ | 100x10³ | 150x10³ | 200x10³ | 300x10³ | 400x10³ | 600x10³ |
| Diámetro admitido máximo | Φ30 | Φ32 | Φ40 | Φ45 | Φ45 | Φ50 | Φ60 | Φ80 |
| Razón reductora máxima | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Velocidad de dibujo | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
| No. de longitud de dibujo | 2 | 4 | 6 | 6 | 8 | 8 | 8 | 8 |
| Longitud máxima de dibujo | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
| Devolución de velocidad del vehículo | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Fuerza de motor | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 115 |
| Velocidad del motor | 980 | 980 | 980 | 980 | 980 | 740 | 740 | 740 |
| Tipo de Radios de velocidad | JZQ500 | JZQ650 | JZQ750 | JZQ850 | JZQ1000 | ZS1150 | JZQ1250 | JZQ1350 |
| Peso total | 6000 | 8000 | 11000 | 15000 | 22000 | 31000 | 40000 | 45000 |
