garantía de calidad ascendente de la máquina de colada continua del cobre de la máquina de colada continua del Alto-efecto
Parámetro principal de la tecnología para la máquina de cobre del Para arriba-bastidor de Rod
2000MT anual D17mm-30mm |
Modelo: HDSYUCM-2000 |
Capacidad anual: 2000mt |
Estructura del horno: horno del cuerpo 300type dos (1.melting horno que se sostiene del horno 2.) |
Filamentos de bastidor: 4 |
Diámetro de barra del bastidor: 17mm- 30m m |
velocidad del bastidor: 0-1000mnVmin |
hora laborable anual: 7920h |
Precisión de Liquidtracking: ±2mm |
Estándar de la bobina de la compensación; |
Velocidad de fusión de cobre: 260kg/h |
Consumo de energía de cobre de fusión: <350kwh> |
Forma de la compensación: automático ajuste |
Acercamiento conducido placa de la compensación: empujado por la barra de cobre, ajuste manual |
Pedazo de alimentación material del methoctwhole de cátodo de cobre electrolítico alimentado por el alzamiento eléctrico |
Acercamiento hacia arriba conducido: dhven por el motor servo de la CA, cadena de la transmisión es conducido por el blet síncrono gapless del diente |
Rod que afianza método con abrazadera; fijación con abrazadera manual |
Interfaz de la operación: feche la exhibición, motor del seoo controlado por la pantalla táctil |
Sume el poder: 150KW CA 380V trifásico |
Composición del equipo
Placa de cobre electrolítica (pedazos de cobre del cátodo el copper/99.9%) -- sistema de carga del horno del dispositivo (puede hacer juego) - (horno fusorio -- almacén de la transición - sosteniendo el horno) - moldeado de la cristalización de la máquina de colada continua) -- dragger - dispositivo de la velocidad - máquina de bobina automática - en venta o profundamente procesando
Organigrama

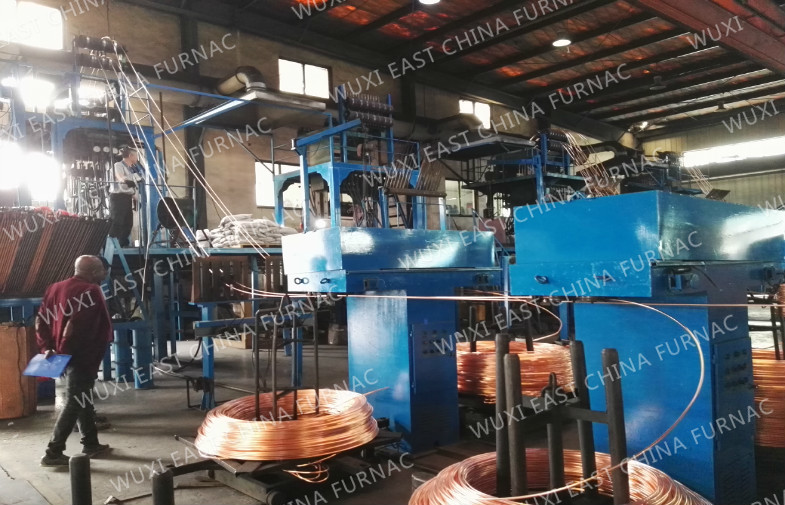

La placa de cobre electrolítica (99,9% pedazos de cobre) se une a en los hornos fusorios a través del dispositivo de carga (según las necesidades de usuario), (si las materias primas no son el cobre rojo 1#, nuestra compañía puede diseñar e instalar el horno de reverbero antes de hornos fusorios para quitar la impureza de cobre). La placa de cobre a través del W-tipo inductor en líquido, entonces fluye suavemente del almacén de la transición al horno que se sostiene, y después está en el proceso constante de la reducción a través de la superficie cubierta con carbón de leña, en el último es cristalizada rápidamente a la barra del cobre del molde por el crystallizerof la planta de la ventilación por proceso de cobre ascendente de la barra al mismo tiempo, molde que la barra de cobre hacia arriba casted intermitentemente a través del rodillo de la tracción dos. La barra del cobre del molde a través de la máquina de acarreo, y el wheelframe, la velocidad que ajusta el engranaje, entonces a la máquina de bobina automática para enrollar la barra de cobre.
No |
Nombre |
Calidad |
Observaciones |
1 |
Upcasting que derrite y que sostiene el horno combinado doble de la combinación |
1set | |
Bobina del horno fusorio |
1set | ||
Chaqueta de agua del horno fusorio |
1set | ||
Base del acero del horno fusorio |
1set | ||
|
Canal de fusión del horno fusorio |
1set | |
Sostener la bobina del horno |
1set | ||
Sostener la chaqueta de agua del horno |
1set
|
||
Llevar a cabo base del acero del horno |
1set | ||
Llevar a cabo el canal de fusión del horno |
1set | ||
2 |
Ladrillo refractario combinado del horno |
1set | |
Material de presión |
1set | ||
Panel de fibras de cerámica del mineral del Al (thickness20mm) |
1set | ||
Termopar de medición de la temperatura |
1set | ||
Cajas del termopar |
1set | ||
Nivel líquido de cobre que sigue el dispositivo |
1set | ||
Horno fusorio y el gabinete de control eléctrico del horno que se sostiene |
1set | ||
3 |
máquina de bastidor del servocontrol 10strands |
1set | |
La línea orientó a las instituciones |
1set | ||
Sistema de control eléctrico del PLC, motor servo |
1set |
Poder del motor servo: 4.4KW Yaskawa, Japón PLC: Mitsubishi, Japón |
|
Plataforma de elevación |
1set | ||
Plataforma del operatiion de Upcasting |
1set | ||
Contadores servos de la operación |
1set | ||
4 |
Marco del límite de Upcasting |
1set | |
5 |
Sistema de distribución del agua de enfriamiento del molde y del horno |
1set | |
Incluya: Exhibición de la temperatura, tabla de la temperatura del agua, indicador de la presión hydráulica, etc |
|||
Tubo de puente, válvulas, |
1set | ||
6 |
Polos del doble de la conversión de frecuencia que arrollan la máquina |
5sets | Automático, conversión de frecuencia |
|
El incluir: caso que arrolla, carretilla que arrolla, estante, regulador, motor de la conversión de frecuencia, reductor, etc |
||
7 |
Molde upcasting continuo |
10set | |
|
Barra simulada y cabeza de Indluce |
||
Dados del grafito del molde |
30pcs | ||
Cajas y capa del grafito |
30pcs | ||
Conector rápido |
15pcs | ||
Manguera |
5coils | ||
8 |
Material de la instalación |
1set | |
Alambres, cables, líneas de señales |
