Horno del Para arriba-bastidor de tres cuerpos para la colada continua de cobre de Rod hecha en China
Uso
Este sistema ascendente de la colada continua se utiliza para producir la barra brillante y larga del cobre sin oxígeno. El sistema es capaz de producir directamente del cobre del cátodo a la barra brillante y larga del cobre sin oxígeno, al tubo de cobre, a la barra de cobre plana y al otro producto de cobre formado especial.
Con respecto a la barra del cobre del negro producida por el mangler tradicional del lingote de cobre, la barra producida por esta nueva tecnología ascendente de la colada continua tiene su ventaja de una mejor calidad, del coste de producción bajo, de la inversión baja y de ninguna contaminación en la producción.
¿qué cuido sobre la mayoría sobre esta cadena de producción?
Qué a producir: | Barra del cobre sin oxígeno (8mm~30m m) |
Porqué puede producir diversos tamaños: | El tamaño que se controlará por los moldes, puede utilizar diversos moldes |
Qué capacidad: | 4T-25T/Day/Set |
Cómo calcular capacidad: | 1.5~1.8T/24 barras de las horas/cobre, latón, aluminio de bronce |
Cuántas barras pueden conseguir a la vez: | 2-14 barras síncrono |
Cuál es la fuente de alimentación: | Electricidad (380V, 50Hz, 3Phase) |
Cuál es el poder requerido: | 75kw~320kw (determinado por la capacidad necesaria) |
Qué si la electricidad no es continua en nuestro país: | 1. para utilizar el generador eléctrico 2. para utilizar una máquina de colada continua más pequeña 3. para utilizar el aceite/la planta suministrada gas (2 y 3 ven por favor “otros productos” abajo) |
Cuál es temperatura máxima: | 1250 ℃ |
Cuántos países hicieron usted exportó: | Turquía, Rusia, Uzbekistán, Argelia, Bangladesh, Paquistán, Ucrania, la India, Mongolia, Eygpt, Eran |
Cuando hizo su fábrica establezca: | Establecido desde el año 1995 |
Componentes principales:

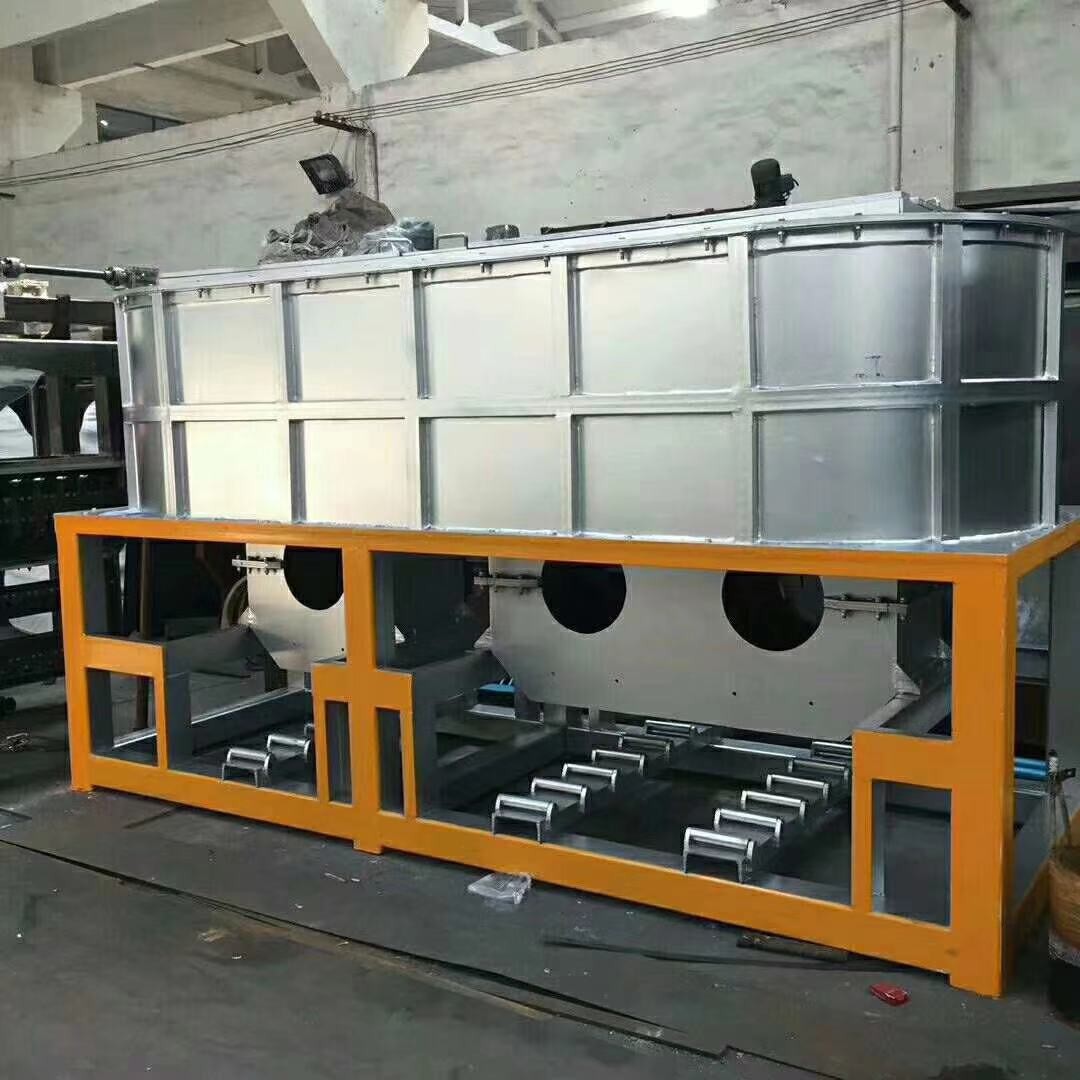

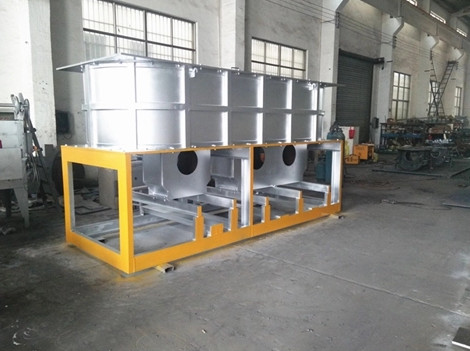

1)Horno de inducción
El horno de inducción es consiste en el cuerpo del horno, el marco del horno y el inductor. El exterior del cuerpo del horno es estructura de acero y el interior es consiste en el ladrillo de arcilla refractaria y la arena del cuarzo. La función del bastidor del horno está apoyando el horno entero. El horno es fijo en la base por el tornillo del pie. El inductor se compone de bobina, de la chaqueta de agua, de la base de hierro y del cobre-anillo. Hay bobinas con la camisa de agua en el lado de alto voltaje. El voltaje es ajustable paso a paso de 90V a 420V.There es anillos de cobre del cortocircuito en el lado de baja tensión. Después de la disposición un circuito eléctrico, puede emerger flujo actual grande en el anillo de cobre con la inducción electromágnetica. El flujo actual grande puede derretir el anillo y el electrolítico de cobre copperted en el horno. La chaqueta y la bobina de agua es refrescada por el agua. El agua de enfriamiento está completando un ciclo y proveído por el circuito de agua de enfriamiento. Horno del Para arriba-bastidor de tres cuerpos para la colada continua de cobre de Rod hecha en China.
2)Máquina de colada continua, rollos rectores y dispositivo de la limitación
La máquina de colada continua es la parte principal del sistema. Consiste en el dibujar del mecanismo, después de mecanismo del nivel líquido y del cristalizador. El mecanismo del dibujo se compone del motor servo del A.C., dos grupos de rodillos del dibujo y así sucesivamente. Puede producir el intervalrotation de las épocas 0-1000 por minuto y elaborar la barra de cobre continua por los rodillos del dibujo. El mecanismo siguiente de la garantía del nivel líquido que el profundo del cristalizador que inserta en el líquido de cobre es establo relativo. El cristalizador puede refrescar el líquido de cobre en la barra de cobre por intercambio de calor. Cada cristalizador se puede cambiar y controlar solamente.
El marco de los rollos de la guía está instalado sobre la máquina de colada continua. Es consiste en la plataforma, la ayuda, la polea vertical de la guía y el cilindro. Puede llevar la barra de cobre a la cada máquina de viento de la doble-cabeza sin disturbio.
Hay un dispositivo de control de la velocidad entre la máquina de bastidor y la máquina de la compensación para sincronizar velocidad del bastidor y velocidad de la compensación con los cambiadores de frecuencia. Horno del Para arriba-bastidor de tres cuerpos para la colada continua de cobre de Rod hecha en China
3)máquina de la compensación de la Doble-cabeza
4)Circuito de agua de enfriamiento
El circuito de agua de enfriamiento es un sistema de ciclo. Puede suministrar el agua de enfriamiento 0.2-0.4Mpa para el congelador, chaqueta de agua, bobina. Es consiste en la torre de agua de la piscina de agua 150M3, de la bomba de agua, del tubo y de enfriamiento. La temperatura del agua suministrada al sistema es 20℃-30 y la cantidad de corriente es 50 M3/H. Horno del Para arriba-bastidor de tres cuerpos para la colada continua de cobre de Rod hecha en China
Sistema eléctrico. El sistema eléctrico es consiste en corriente eléctrica y el sistema de control. La fuente de sistema eléctrico eléctrica la energía a cada inductor a través de los armarios de alimentación. El control de sistema de control el horno combinado, la máquina principal, el circuito de agua de la máquina de viento de la doble-cabeza y del enfriamiento prometiéndolos para trabajar en orden. El sistema de control de horno combinado es consiste en el sistema del horno fusorio y llevar a cabo el sistema del horno. El gabinete de la operación del horno fusorio y sostener el gabinete de la operación del horno están instalados cerca del sistema.
5)Sistema de control eléctrico
El sistema de control eléctrico de la máquina principal es consiste en el dibujar del motor, del motor del elevador y de su sistema de control eléctrico. El motor del dibujo es sistema de control dispuesto solamente. Cada máquina de viento de la doble-cabeza se controla solamente. Fijan a un tablero que controla que toma en el marco de la máquina de viento de la doble-cabeza. Su botón de control es fijo en la superficie del bastidor. El sistema eléctrico del agua de enfriamiento es una caja de control colgada en el cuarto de bomba de la pared de agua. Puede controlar dos bombas de agua. Horno del Para arriba-bastidor de tres cuerpos para la colada continua de cobre de Rod hecha en China
Pasos de la producción de la colada continua de Rod del cobre sin oxígeno de la ventilación:
El cátodo de cobre que se pasará en el horno a través del sistema de elevación para el baking→Ajust la velocidad de alimentación y alimenta el cátodo de cobre en el horno fusorio para (charcle que se utilizará para evitar el oxígeno) el flujo de fusión del → en el flujo del → del horno que celebra en el cristalizador, y las barras de cobre vienen flujo del → en el →Go del dispositivo del bastidor a través del → separado del estante salen a través del → de la torre de la tensión (al contrl la velocidad del tomar) pasan a través de la máquina del tomar, y acaban de arrollar.
Flujo de proceso:
Características de producto:
salida de poder 1.Constant; Velocidad de fusión rápida
ahorro 2.Power
protección 3.Environmental
confiabilidad 4.Long
estabilidad 5.High
mantenimiento 6.Easy
calidad del producto 7.Stable
consumo de energía 8.Low
el inductor 9.Removable se puede mantener fácilmente
10.PLC que controla, y sistema impulsado por motor servo
