Name: 2 tolerancia continua horizontal de cobre amarillo de la máquina de bastidor de la tira del filamento 0.10m m
Brand: Jingjie
SKU: tira de cobre amarillo CCM de 2 filamentos

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: China

Nombre de la marca: Jingjie

Número de modelo: tira de cobre amarillo CCM de 2 filamentos

Alta luz:

máquina de colada continua de cobre del tubo del molde

Máquina de colada continua

Pago y Envío Términos

Detalles de empaquetado: Embalado en la caja de madera para el embalaje externo

Tiempo de entrega: 30 días laborables después de recibieron su pago

Condiciones de pago: T / T o L / C

Capacidad de la fuente: 10Sets por mes

Especificaciones

Material del producto: Latón

Producto: Tira

Gama del grueso * gama de la anchura: 16-20

Tipo: Horizontal

Gama del diámetro interno de la bobina: Φ (500--800) milímetros

Diámetro externo máximo de bobinas: Φ1600 milímetro

Galería

Descripción de producto

2 tolerancia continua horizontal de cobre amarillo de la máquina de bastidor de la tira del filamento 0.10m m

Ⅰ. Especificaciones:
1. Tipos de especificaciones del bastidor

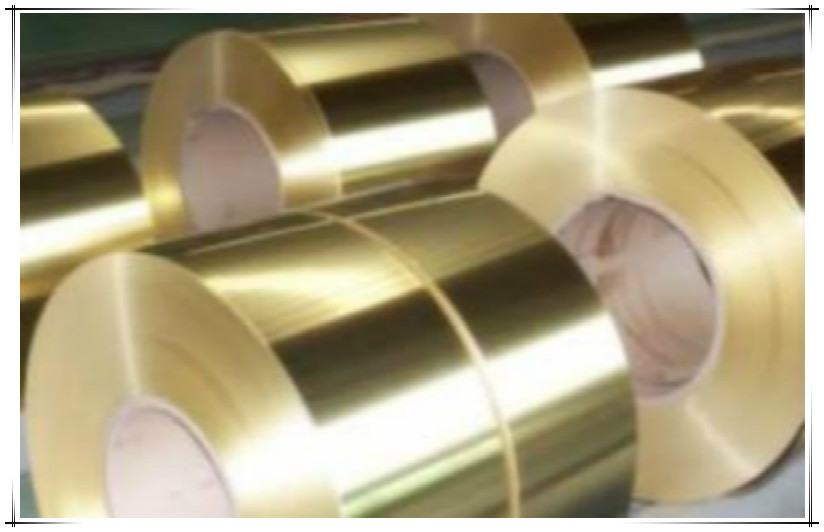

* latón

1,1 billetes de la Placa-tira (rectangulares)

Gama del grueso * gama de la anchura (8--20) * (420--650) milímetros

Gama del diámetro interno Φ (500 de la bobina--800) milímetros

Diámetro externo máximo de las bobinas Φ1600 milímetro

Peso máximo de la bobina 8000 kilogramos

Número de las líneas de montaje 1--3 líneas (ser decidido según condiciones de la sección)

Ⅱ. Proceso:

Ⅲ. Parámetros técnicos importantes del equipo:

1,1	Velocidad del bastidor:
	Velocidad de la tracción	0-64 mm/s (Stepless ajustable)
	Velocidad de Backstepping	0-64 mm/s (Stepless ajustable)
	Línea óptima velocidad de la tira	90-120mm/min

1,2	Poder del equipo:
	Horno de la combinación: Fundición El sostenerse	500Kw 200Kw
	Máquina de la tracción	7.5Kw
	Tensión de esquileo hidráulica	80T
1,3	Grueso del esquileo	20m m (máximo)
1,4	Parámetros de la máquina que arrollan
	Peso que arrolla	6000Kg
	Diámetro interior de la bobina	Φ500-800mm
	Diámetro de la bobina	1600m m
1,5	Valor del ruido de la máquina	Menos DB de 85
1,6	Altura de la línea de la operación de máquina	+1000mm
1,7	Dirección de impulsión de la máquina	Impulsión correcta
1,8	Capacidad de producción
	2 filamentos: 750-1200Kg/h	anchura: grueso de 470m m: 25m m
	Poder de la máquina del montaje del equipo	700Kw

Ⅳ. Parámetros de proceso principales

1	Salida	750-1200Kg/h
2	Gama de regulación de la temperatura	≤1300℃
3	Precisión del control de la temperatura del horno del aislamiento térmico	±5℃
4	Tolerancia vertical y horizontal	Horizontal: + 0.10m m Vertical: ±0.20mm
5	Empuje y tire de la gama de ajuste	Empuje: 0-64mm/s ±0.1mm (electrodeless) Tirón: 0-64mm/s ±0.1mm (electrodeless)
6	Curva de la hoz	el 1.5mm/m
7	Gama de ajuste de Dragger	Fricción: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless)
8	Línea máxima velocidad de la fricción	120mm/min
9	Gama de ajuste que arrolla	Diámetro interior de la bobina Φ500-Φ800mm Diámetro externo de la bobina Φ1600mm
10	Velocidad que arrolla del máximo	250mm/min
11	Gama de ajuste elástico	0.95-0.75
12	Dgree de la torre de coiliing	≤40m
13	Consumo de energía de la unidad	430kWh/t

Ⅴ. Lista de piezas del equipo:

No.	Nombre del equipo y espec.	Unidad	Cantidad
1	Piezas de la máquina
1,1	Derritiendo y sosteniendo el horno combinado	sistema	1
1,2	Molde	sistema	2
1,3	Dragger	sistema	1
1,4	Cortador hidráulico	sistema	1
1,5	Máquina que arrolla	sistema	2
2	Sistema hydráulico
2,1	Horno combinado titing la estación hidráulica	sistema	1
2,2	Estación hidráulica del cortador hidráulico	sistema	1
2,3	Dragger y estación hidráulica de la máquina que arrolla	sistema	1
3	Sistema de control eléctrico
3,1	Sistema de control de horno eléctrico de la frecuencia del poder	Sistema	2
3,2	Sistema del control automático	sistema	1
4	Documentación técnica con el equipo	sistema	2
4,1	Diagrama de la instalación de equipo	fichero	1
4,2	Especificación del equipo	fichero	1
4,3	Diagrama del principio del sistema de control eléctrico	fichero	1
4,4	Disposición del gabinete de control	fichero	1
4,5	Especificación de producto para el equipo eléctrico principal	fichero	1
4,6	Diagrama de sistemas hidráulico	fichero	1
4,7	Programa del PLC	fichero	1
