Tipo horizontal de la máquina de colada continua de cobre de latón de latón de 100 mm
Ⅰ. Especificaciones:
1. Tipos de especificaciones de fundición | Latón |
1.1 | Palanquillas (redondas) |
a. | Rango de diámetros Φ (18--300) mm |
si. | Número de líneas de producción |
C | 1-- 12 líneas (según las condiciones de la sección) |
Ⅱ.Proceso:
Principales equipos de línea de producción
horno de fusión, horno de retención, molde, máquina de colada reversible de micro-viajes, cizallas de sincronización * 2, máquinas de bobinado * 3, unidad hidráulica, unidad de enfriamiento y unidad de control electromecánico, etc.
* 2.1 Para la fundición de metal puro o requisitos especiales, se puede adoptar un horno combinado de fundición-mantenimiento de tipo canal subterráneo o un horno combinado de fundición-mantenimiento de tipo canal controlable;
* 2.2 Para producir palanquillas de forma redonda, tubular y especial, se puede adoptar una sierra de corte sincronizada a medida;
* 2.3 Para producir palanquillas de forma redonda, tubular y de forma especial, se puede adoptar la plataforma de stock de material para recibir y almacenar palanquillas.
Ⅲ. Lista de componentes del equipo de la línea de producción de colada continua horizontal para alambrón
No. | Nombre del equipo y especificaciones. | Unidad | Cantidad | Observaciones |
1 | ||||
2 | Horno de fusión | conjunto | 1 | Incluye ranura de fusión, bobina, chapa ondulada y núcleo de hierro. |
3 | Tolva | conjunto | 2 | Uno en uso y uno en espera |
4 4 | Sosteniendo el horno | conjunto | 1 | Incluye ranura de fusión, bobina, camisa de agua, núcleo de hierro, dispositivo de medición de temperatura vertical (especialmente hecho), termopar (que contiene platino y rodio) y tubo de protección. |
5 5 | Cuchara y tolva de almacenamiento de acero fundido | conjunto | 1 | Para transferir material al molde después de sinterizar en el horno de retención. |
6 6 | sistema de moldes (50-0) 12 | conjunto | 2 | Incluyendo molde de grafito |
7 7 | Dragger (5KW) | conjunto | 1 | |
8 | Sierra sincronizada de seguimiento automático | conjunto | 1 | |
9 9 | Plataforma de stock de material | conjunto | 1 | Transmisión por cadena, longitud de 5 m |
10 | Tanque de cabecera | conjunto | 1 | |
11 | Rodillo portador de tracción | Conjunto | 1 | |
12 | Distribuidor de agua de enfriamiento | conjunto | 1 | Incluyendo agua de enfriamiento para transformador, reactor, serpentín de horno eléctrico, camisa de agua, cable de enfriamiento de agua y molde (enfriamiento primario y secundario). |
13 | Sistema hidráulico | conjunto | 2 | Incluyendo estación hidráulica y cilindro |
14 | Sistema de operación de control eléctrico del horno eléctrico. | conjunto | 1 | Incluyendo el gabinete de control para horno de fusión y horno de retención (se elige Siemens para los principales elementos eléctricos). |
15 | Sistema de operación de control de proceso | conjunto | 1 | Para el control del servomotor y el proceso, la máquina de sierra de seguimiento automático sincronizada y el control de la plataforma de stock de material. |
Ⅳ. Fecha de entrega:
Se entregará dentro de los 75 días posteriores a la vigencia del contrato.
Ⅴ . Servicio postventa
1. El cuerpo principal del equipo tendrá un año de garantía gratuita, y los componentes especiales se discutirán por separado;
2. Durante el período de prueba de producción (dentro de los 3 meses posteriores a la finalización de la puesta en marcha del equipo), nuestra empresa enviará a un técnico profesional para el servicio de seguimiento;
Dentro del período de garantía, si ocurre una falla debido a un problema de calidad, nuestra compañía enviará personal al sitio para resolver el problema dentro de las 72 horas posteriores a la recepción del aviso;
Después de que expire el período de garantía del equipo, nuestra compañía ofrecerá soluciones efectivas dentro de las 24 horas posteriores a la recepción del aviso y enviará personal para trabajos de mantenimiento si el usuario no resuelve el problema, solo cobrando los gastos.
Para la revisión anual de equipos, nuestra compañía enviará un técnico profesional para que se una a los usuarios en la formulación del plan de respuesta, sin cargo;
Dentro del período de garantía, nuestra compañía puede enviar un técnico profesional al sitio para verificar las condiciones de operación del equipo y proporcionar servicio de campo.
Después de que expire el período de garantía del equipo, se puede hacer una visita de regreso por invitación una vez cada medio año.
3. Si nuestra empresa tiene puntos de innovación y mejora o sugerencias constructivas para equipos similares, informaremos al usuario a tiempo.

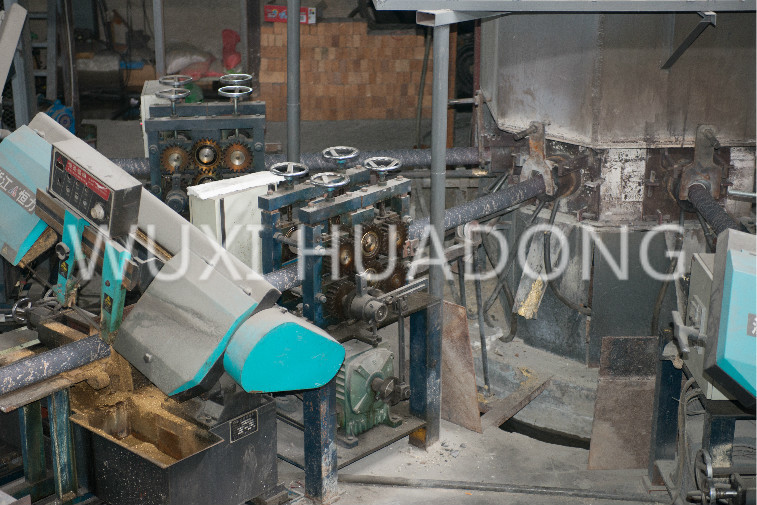

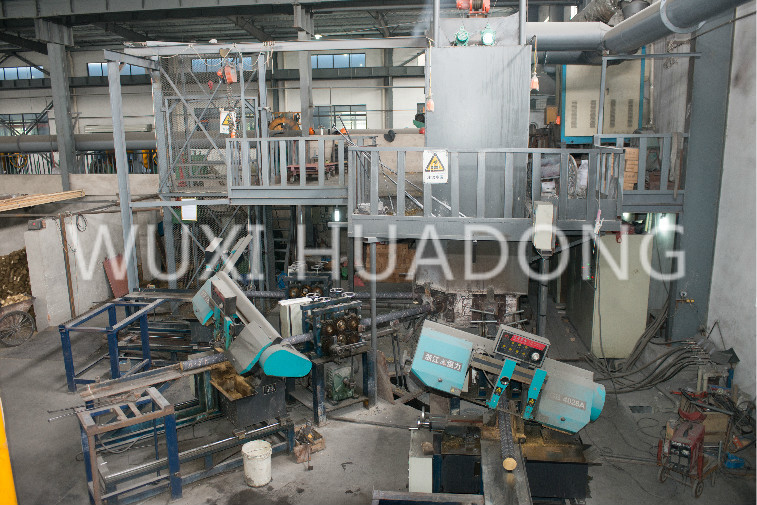

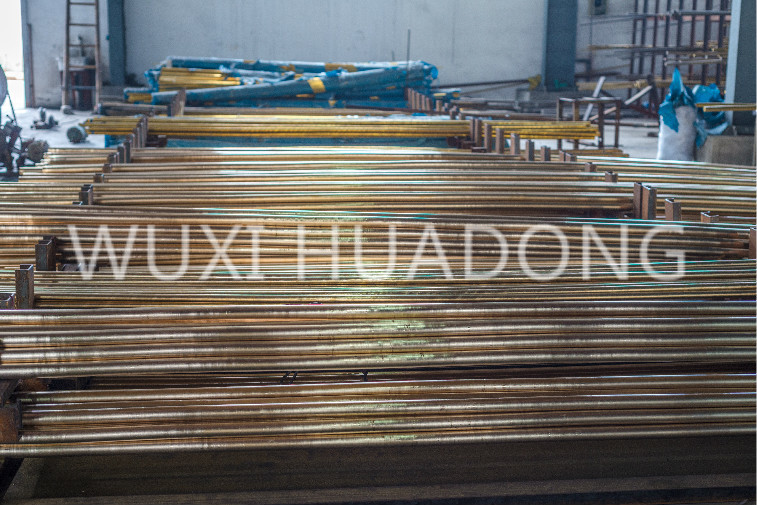

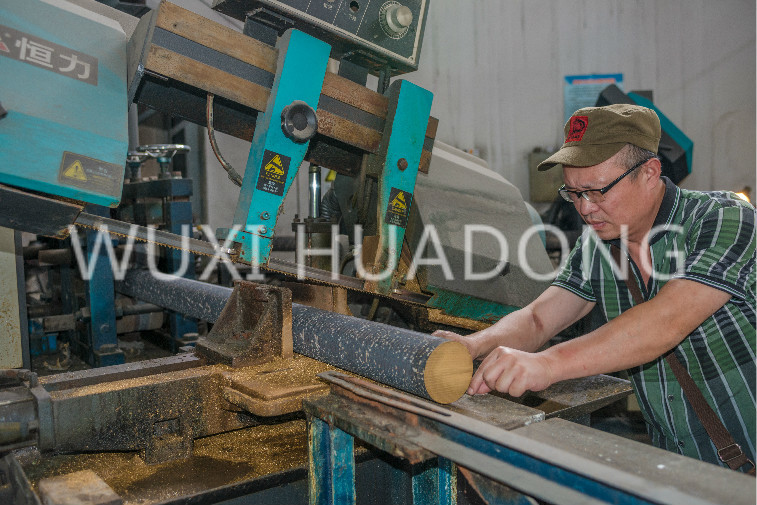

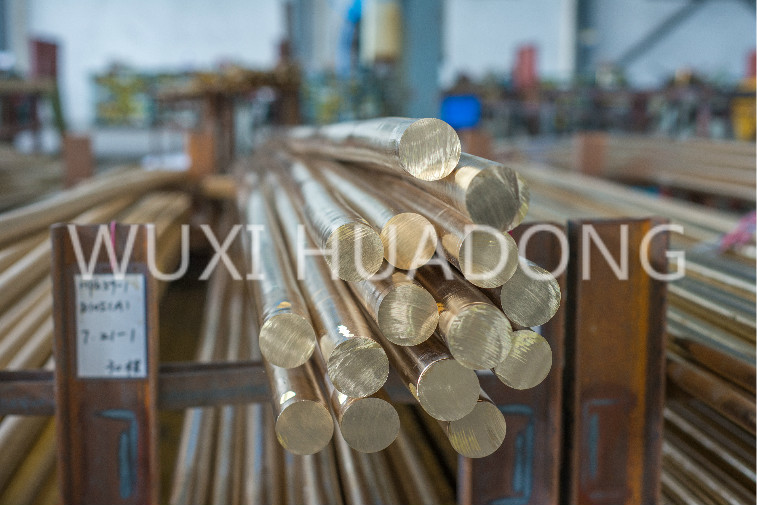

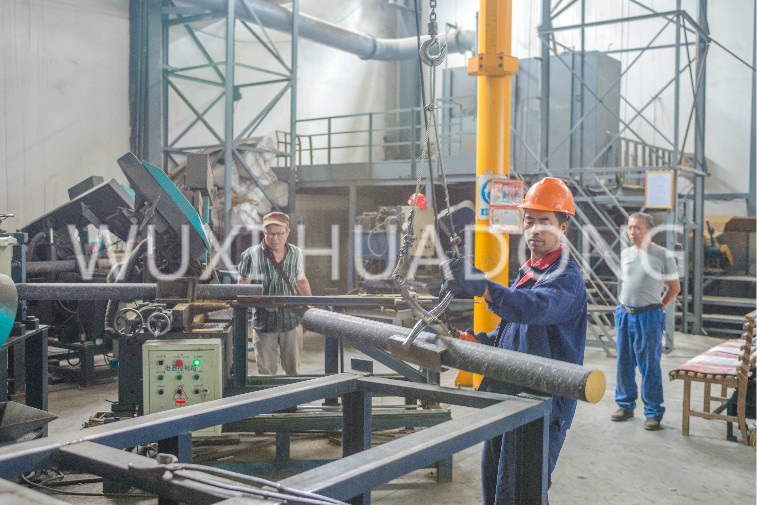

Ⅵ. Imágenes de la máquina de colada continua horizontal de cobre rojo
Horno Co., Ltd de Wuxi East China
Bienvenido a visitar e inspeccionar!
