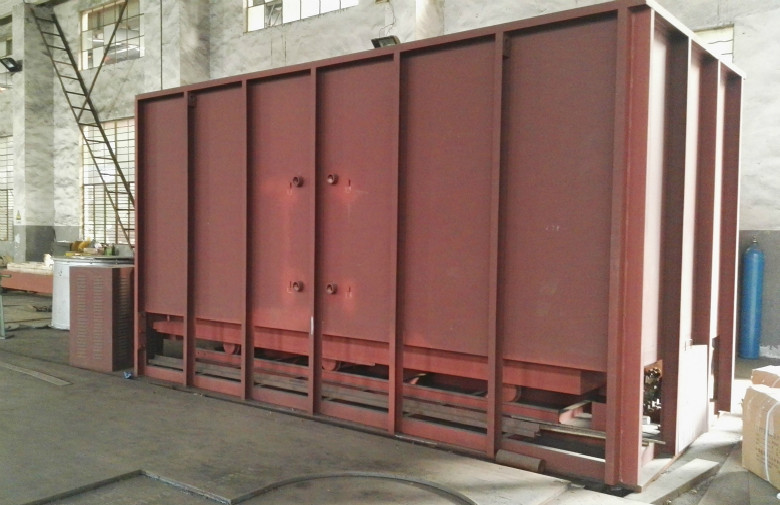

Sistema de control inteligente de horno de hogar Bogie de tratamiento térmico de serie RT
Principales parámetros técnicos
Modelo | Calificación poder (KW) | Calificación voltaje (V) | Max. temperatura (℃) | Trabajando temperatura (℃) | Hogar de horno tamaño (L * W * H) (mm) | Max.loading capacidad (kg) | Calefacción elementos conexión | Sin carga hearting up tiempo (h) | Sin carga poder pérdidas | Temperatura controlar precisión |
RT2-30-9 | 30 | 380 | 1000 | 650-950 | 950 * 500 * 450 | 500 | Y | ≤2.5 | ≤11 | ± 1 |
RT2-65-9 | sesenta y cinco | 380 | 1000 | 650-950 | 1200 * 600 * 450 | 1000 | Y | ≤2.5 | ≤11 | ± 1 |
RT2-75-9 | 75 | 380 | 1000 | 650-950 | 1500 * 750 * 600 | 1500 | Y | ≤2.5 | ≤18 | ± 1 |
RT2-90-9 | 90 | 380 | 1000 | 650-950 | 1600 * 800 * 600 | 2000 | Y | ≤2.5 | ≤19 | ± 1 |
RT2-105-9 | 105 | 380 | 1000 | 650-950 | 1800 * 900 * 650 | 3000 | Y | ≤2.5 | ≤27 | ± 1 |
RT2-150-9 | 150 | 380 | 1000 | 650-950 | 2000 * 1000 * 700 | 4500 | Y | ≤3 | ≤32 | ± 1 |
RT2-180-9 | 180 | 380 | 1000 | 650-950 | 2100 * 1050 * 750 | 5000 | Y | ≤3 | ≤39 | ± 1 |
RT2-220-9 | 220 | 380 | 1000 | 650-950 | 2400 * 1050 * 800 | 7000 | Y | ≤3.5 | ≤50 | ± 1 |
RT2-250-9 | 250 | 380 | 1000 | 650-950 | 2500 * 1300 * 900 | 8000 | Y | ≤4 | ≤60 | ± 1 |
RT2-270-9 | 270 | 380 | 1000 | 650-950 | 3000 * 1500 * 1000 | 9000 | Y | ≤4 | ≤65 | ± 1 |
RT2-280-9 | 280 | 380 | 1000 | 650-950 | 2800 * 1500 * 1200 | 10000 | Y | ≤4 | ≤67 | ± 1 |
RT2-300-9 | 300 | 380 | 1000 | 650-950 | 3000 * 1500 * 1200 | 11000 | Y | ≤4 | ≤70 | ± 1 |
Observaciones: Varios tamaños de horno pueden diseñarse y fabricarse como necesidades del usuario.
Breve
El horno de tratamiento térmico con bogie-hearth de la serie RT es un horno de tratamiento térmico de ahorro de energía estándar nacional, que utiliza los siguientes procesos de tratamiento térmico: temple, templado, normalización y otros tratamientos térmicos. Este horno de serie se puede dividir en horno de resistencia grande y pequeño para bogie.
Estructura
El horno de tratamiento térmico de la serie RT de bogie-hearth consiste en una carcasa de horno, forros de horno, puerta de horno, dispositivo de elevación de puerta, elemento de calentamiento, mecanismo de bogie y accionamiento, mecanismo de sellado, sistema de control eléctrico inteligente, etc.
Campo de aplicación
El horno de tratamiento térmico con bogie-hearth de la serie RT se utiliza principalmente para las siguientes piezas mecánicas de metal:
1 | Cromo alto grande y mediano; |
2 | Fundición de acero de alto manganeso, fundición de hierro gris, fundición nodular, rodillo; |
3 | Bola de acero; |
4 | Hammerhead de la trituradora; |
5 | Revestimientos resistentes al desgaste; |
6 | Recipiente a presión; |
7 | Rodamiento giratorio; |
8 | Grande axial; |
9 | Material del molde |
Ventajas
1. Gran capacidad de carga, fuerte capacidad de tratamiento térmico, alta eficiencia y bajo costo de operación;
2. Los revestimientos del horno están hechos de la estructura completa de la fibra, en comparación con la cámara del horno de ladrillos, mejorando efectivamente el rendimiento de la preservación del calor .;
3. Para el horno de tamaño pequeño y mediano, no es necesario instalar la base básica, la integración del riel, se puede utilizar en un terreno nivelado.
4. El horno eléctrico de gran escala adopta calefacción urbana múltiple, con el fin de mejorar la uniformidad de temperatura, los elementos calefactores se instalan en la puerta del horno, pared posterior y bogie, horno eléctrico de alta potencia, equipado con gabinete de control de temperatura multi automático, respectivamente para control de temperatura automático de calefacción urbana;
5. La operación de la puerta del horno y el bogie es un control completamente automático. Cada caja eléctrica está equipada con varias piezas de instrumento y un observador automático que puede proporcionar el control de la temperatura del horno, la grabación automática, la protección de apagado automático de sobretemperatura, y así sucesivamente.
