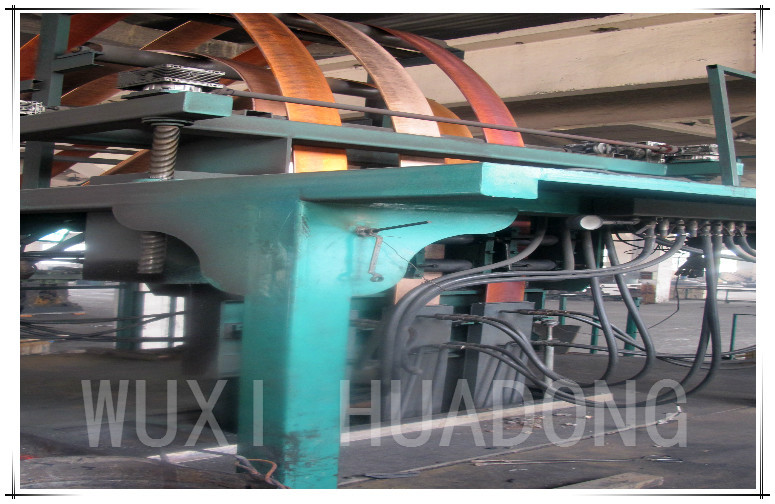

Máquina de colada continua ascendente eléctrica, máquina de bastidor de la tira del cobre 210KW
1set
MOQ
negotiation
Precio
Electric Upward Continuous Casting Machine , 210KW Copper Strip Casting Machine
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: China
Nombre de la marca: Jingjie
Número de modelo: GVT
Alta luz:

Máquina de fundición hacia arriba

,

equipo de la colada continua

Pago y Envío Términos
Detalles de empaquetado: Embalado en la caja de madera para el embalaje externo
Tiempo de entrega: 30 días laborables después de recibieron su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: 10Sets por mes
Especificaciones
Material del producto: aleación de cobre del magnesio
Producto: Tira
Diámetros del producto: width450mm×thickness14mm×2strands
Tipo: Hacia arriba
Longitud: Personalizado
Tipo del horno fusorio: Horno de inducción conectado dos de la base de la frecuencia
Descripción de producto



Máquina de colada continua ascendente eléctrica, máquina de bastidor de la tira del cobre 210KW


Parámetros técnicos de la cadena de producción


1, cadena de producción proceso
Alimentación, fundición, parásitos atmosféricos, aislamiento térmico, cristalización, tracción, golpeo, sawing y corte


2, cadena de producción equipo
Horno de inducción base frecuencia combinado dos 1set

molde 2set de la ventaja del cobre de la aleación

máquina ascendente 1set de la ventaja de la impulsión serva de cuatro columnas

Mecanismo de botes giratorios con los sistemas de un carrete 2 de la base


3, parámetros técnicos principales de la cadena de producción equipo
3,1 horno de inducción conectado dos de la base de la frecuencia
El horno eléctrico: fusión de 120KW holding+ 210KW
3.1.1 parámetros técnicos principales del departamento de fusión
(1) poder clasificado: 210KW;
(2) voltaje clasificado: 380V;
(3) frecuencia: 50HZ;
(4) tarifa de fusión: 750kg/h (+ +);
(5) capacidad clasificada: 2.5t;
(6) consumo de energía: menos que 280kwh/t;
(7) factor de poder: 0.95-1 (después de la remuneración);
(8) la temperatura máxima del horno: 1350.
3.1.2 parámetros técnicos principales de llevar a cabo el departamento
(1) poder clasificado: 120KW;
(2) voltaje clasificado: 380V;
(3) frecuencia: 50HZ;
(4) capacidad clasificada: 3.5t;
(5) factor de poder: 0.95-1 (después de la remuneración);
(6) la temperatura máxima del horno: 1350.
molde de la ventaja de la aleación de cobre 3,2
Especificación del molde de la ventaja: de par en par 450m m * grueso 14m m * 2
impulsión serva de 3,3 cuatro columnas encima de la máquina
(1) poder del motor servo: 4.4KW;
(2) velocidad del bastidor de la ventaja: 50-150mm/min
(3) método del bastidor de la ventaja: Ventaja - parada - ventaja - parada - retiro - parada - clases de la ventaja dos de parámetros de proceso en línea ajustables;
(4) hecho salir: más que 10t;
3,4 mecanismo de botes giratorios con un carrete de la base
(1) el grueso del material del rollo: 15m m máximo;
(2) anchura del rollo: 450m m;
(3) diámetro del rizo: diámetro de 500m m;
(4) peso del rizo: 8t máximo;
(5): Máximo con el diámetro del rizo de 2100m m;
(6) poder del motor: 3kw;
(7) ratio del reductor de velocidad: 1003.


4, composición principal de la cadena de producción equipo
 4,1 horno de inducción base frecuencia combinado dos
    El horno eléctrico se compone principalmente de una cubierta del horno, de una cáscara del horno, de un cuerpo de la inducción, de una ayuda, de un sistema de control eléctrico, de un sistema de medición de la temperatura y de un sistema de enfriamiento del equipo.
    La cáscara del horno y el soporte inferior del cuerpo superior del horno se sueldan con autógena con la placa de acero Q235 y la placa de acero, y la parte más inferior del cuerpo de la inducción de la fundición y del cuerpo de la inducción del aislamiento de calor está conectada con el cuerpo superior del horno a través de un reborde. El surco de fusión se hace del bastidor de cobre rojo; base con las laminaciones de acero del silicio de Japón Z10 cargadas en; arrolle con la bobina de cobre rectangular envuelta cinta de cristal doble y, buen aislamiento, efecto de enfriamiento fuerte; la chaqueta de la refrigeración por agua se hace del grueso inoxidable 3m m, él de la placa de acero 1Cr18ni9Ti tiene de alta resistencia, efecto magnético de la vibración bueno. La cámara del horno se divide en tres cavidades, la cámara de fusión, la cavidad excesiva intermedia, la cavidad del aislamiento térmico. Cámara de fusión de función material; la cavidad excesiva es principalmente agua de cobre estática, reduciendo el efecto material de la fluctuación de la temperatura del horno de fusión de la temperatura del horno sobre el aislamiento térmico, la cavidad de la preservación del calor es principalmente dar la barra de la tracción proporciona el cobre fundido estable y la temperatura estable.
     Dos frecuencias combinadas quitaron el corazón al sistema de control de horno de inducción, derritiendo y el departamento del aislamiento es transformador de regulación usado del voltaje del acoplamiento del uno mismo del paso para ajustar la presión, perfil ajustable de la presión de 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, voltaje 90V (línea). Derritiendo, el control de la temperatura del horno del aislamiento térmico se equipa del interruptor manual y automático de la conversión, cuando el interruptor está en la regulación manual, artificial del botón del voltaje para regular el voltaje de salida de un transformador, para controlar la salida de poder del horno eléctrico; cuando el interruptor es arreglado en el sistema del control automático por el regulador de temperatura inteligente artificial para ajustar el voltaje de salida de la presión del transformador. Un sistema del control de la temperatura automática se arregla en la parte termoaislador de la partición de fundición. El termopar es un tipo de inserción horizontal, y la parte termoaislador es un tipo de inserción.
molde de la ventaja de la aleación de cobre 4,2
    El molde se hace de uno que se refresca y dos que se refrescan. La chaqueta de enfriamiento se hace del acero a prueba de calor, y las otras piezas se hacen de la hoja de acero en frío. Con los surcos del agua en el molde en el agua de enfriamiento en el flujo direccional del molde, para asegurar la uniformidad del enfriamiento.
    El sistema de distribución del agua de enfriamiento se diseña especialmente para el enfriamiento del molde. El sistema se proporciona un metro de flujo de la entrada del agua y un termómetro del mercado del agua, que es conveniente para que el usuario supervise y ajuste el circuito de agua. Para asegurar la estabilidad del abastecimiento de agua del cristalizador, la adición de un sistema de control de la temperatura del agua del cristalizador se compone de la válvula de control eléctrica inteligente del condensador de la placa, un regulador de temperatura, cuando hay un cambio en la temperatura del agua del molde, transferencia de señal del cambio de temperatura a la válvula de control eléctrica inteligente, el sistema envía la señal a la válvula de control eléctrica inteligente, válvula de control eléctrica inteligente según la señal dada, control automático el tamaño de la corriente, de intensidad de enfriamiento del condensador de la placa del ajuste automático, para asegurar la estabilidad de la temperatura del agua del molde.
 4,3 máquina ascendente de la ventaja de la impulsión serva de cuatro columnas
    La máquina de la guía superior se compone de cuatro postes verticales, una barra móvil superior y más baja del tornillo, una pieza serva del poder, una pieza de la transmisión de poder, una pieza acuciante del rodillo de la tracción y un sistema de proceso de la operación.
    El soporte de cuatro postes se compone de una soldadura cuadrada hueco del tubo, hacia arriba y hacia abajo la pieza de mudanza de la barra de alambre está al lado de motor, engranaje de gusano y el reductor del engranaje de gusano, la cadena y la barra de alambre se compone de un sistema de transmisión de poder.
    Cuando el cambio de nivel del agua de cobre del horno que se sostiene, a través del nivel del agua de cobre que sigue el sistema de detección, transmite la señal al sistema del control automático de transporte las instrucciones al motor, motor según las instrucciones en el móvil, y los cambios de nivel del agua de cobre también pasan a través del sistema de seguimiento del nivel líquido transmitirán la señal al sistema de alarma de alimentación, alarmas de la alarma, sugiriendo esa alimentación del operador.
    La tracción de la máquina de la tracción se compone de un motor servo, de un reductor de velocidad, de un sistema del engranaje, de un eje de transmisión, de un rodillo de la tracción y de un rodillo acuciante.
El sistema de proceso de la operación consiste en principalmente antiinterferente de la plataforma de funcionamiento, sistema servo, 10,5 pulgadas de interfaz antropomecánico del color, contactor y un botón, controlado por el PLC y el interfaz antropomecánico, el interfaz puede exhibir velocidad,

4,4 mecanismo de botes giratorios con un carrete de la base
    Integrado por un bastidor, un sistema de transmisión de poder y un alambre recogiendo la placa. El capítulo es soldado con autógena por el Yo-haz de acero y la impulsión consiste en un motor, un reductor de velocidad, una composición del eje de transmisión; velocidad por el modulador de la frecuencia para el cambio de la frecuencia del motor a la velocidad del motor del control.
    El disco de la compensación comprende un mecanismo del cuerpo y de la hinchazón del disco. Cuando la tira un rollo, por el mecanismo de la extensión de la contracción pelará hacia fuera.



5. alcance de la cadena de producción fuente

NO. NOMBRE CANTIDAD
1 gabinetes eléctricos 750kg/500kg   cada 1 sistema
2 Gabinete ascendente del control automático  1set
3 Impulsión serva de cuatro columnas encima de la máquina  1set
  4 Rodillo  2pcs
  5 Tubo del rodillo  12pcs
  6

base de hierro 750kg/500kg

 cada 1 sistema
  7 chaqueta de agua 750kg/500kg  cada 1 sistema
  8 bobina 750kg/500kg  cada 1 sistema
  9 canal del cobre 750kg/500kg  cada 1 sistema
 10 montaje del molde de la ventaja del cobre de la aleación  2sets
 11 molde del grafito  4pcs
 12 mecanismo de botes giratorios con un carrete de la base  2sets
 13 cuerpo conectado dos del horno de inducción  1set
 14 Termopar graduado de S  2pcs
 15 Manga protectora del termopar  2pcs
 16 Manga protectora del carburo de silicio  4pcs
 17 Encima de la cabeza de la ventaja  2sets
 18 Conector rápido  10pcs
 19 Arena del cuarzo  7tons
 20 Ladrillos refractarios  1set
 21 Placa-tipo condensador  1set
 22 Válvula de control eléctrica inteligente  1set





6, cadena de producción de la información técnica a proporcionar
(1) la cadena de producción de condiciones civiles;
(2) carta de control eléctrica;
(3) dibujo de los recambios;
(4) manual de la instrucción;



Horno Co., Ltd de la China oriental de Wuxi

Parque industrial de No.3 Bashi Furong, distrito de Xishan, ciudad de Wuxi, provincia de Jiangsu, China
Persona de contacto: Joey.Wong
Teléfono: +86 510 83788308
Fax: +86 510 83786308
Multitud: +86 139 2112 5611
Wechat: 86 139 2112 5611

Whatsapp: 86 139 2112 5611

joey@wxhddl.cn
