Máquina de colada continua horizontal de cobre del tonelero de Rod 8m m 50Hz 3 fases
Ⅰ. Especificaciones:
1. Tipos de especificaciones del bastidor
* bronce de cobre amarillo del tonelero
1,1 billetes del Barra-alambre (redondo-formados)
* gama Φ (18 del diámetro del A. --300) milímetros
* número del B. de líneas de montaje
* 1-- 12 líneas (según condiciones de la sección)
Ⅲ. Parámetros técnicos importantes:
1. La frecuencia quitó el corazón al horno conbimed (aleación de cobre amarillo 63%Copper + 37%Zinc)
(Latón Alloy58%Copper + 42%Zinc)
1,1 | Poder clasificado total: | ||
Sección de fusión | 120KW | ||
Llevar a cabo la sección | 80KW | ||
Poder total | 200KW | ||
Capacidad de producción | 5T/Day | ||
1,2 | Parámetros de la sección de fusión: | ||
Voltaje clasificado | 380V | ||
Número de la fase | 3Phases | ||
Frecuencia | 50Hz | ||
Tarifa de fusión máxima | 300KGS/H | ||
Voltaje clasificado | 380V | ||
Frecuencia | 50Hz | ||
Tarifa de fusión máxima | 300KGS/H | ||
Temperatura de calefacción | 0~1250℃ | ||
Temperatura de mantenimiento | 1000-1250℃ | ||
Nivel de Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
Modo de enfriamiento | Refrigeración por agua | ||
Temperatura del agua de enfriamiento | ≤40℃ | ||
Cantidad de agua de enfriamiento | 10~20T/H | ||
Presión del agua de enfriamiento | 0.2~0.4MPa | ||
1,3 | Parámetros de llevar a cabo la sección: | ||
Voltaje clasificado | 440V | ||
Número de la fase | 3 fases | ||
Frecuencia | 50Hz | ||
Temperatura de calefacción | 0~1250℃ | ||
Temperatura de mantenimiento | 1000~1250℃ | ||
Nivel de Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
Modo de enfriamiento | Refrigeración por agua | ||
Temperatura del agua de enfriamiento | ≤40℃ | ||
Cantidad de agua de enfriamiento | 10~20T/H | ||
Presión del agua de enfriamiento | 0.2~0.4MPa |

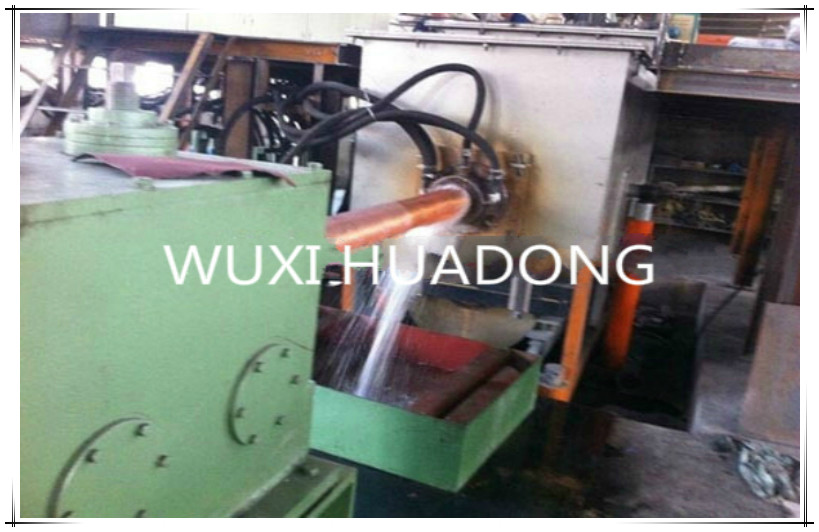

2. Máquina de colada continua horizontal de Ф8-Ф60mm
2,1 | Poder del motor | 5kw (Siemens o Schneider) |
2,2 | Velocidad del bastidor | 0~2000MM/Min |
2,3 | Programa del bastidor |
Tracción---Parada---Tracción Tracción---Parada---Retratamiento---Parada Los dos programas pueden ser cambiados y desplazado opcionalmente y los parámetros del proceso se pueden modificar en línea. |
2,4 | Especificación del bastidor del billete | Φ8-Φ60mm |
2,5 | Filamento de bastidor |
Filamentos Φ8 dos en un molde Molde--4sets |
Filamento de Φ60 4sets/One en un molde Molde--4sets |
||

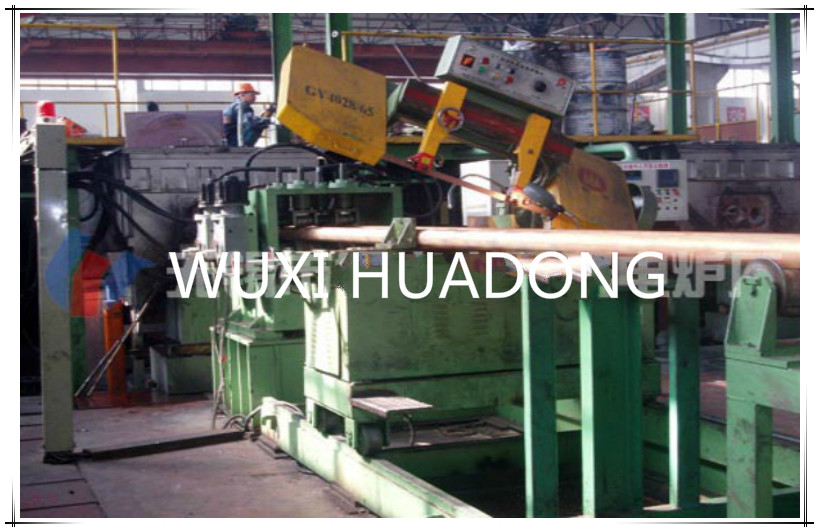

3. Sierra de Automático-seguimiento síncrona
3,1 | Poder del motor | 3.0KW |
3,2 | Tamaño de la correa del sawing | 1.1×34×4115 |
3,3 | Velocidad de sawing | 27/46/68 |
3,4 | Especificación del corte | ≤Ф380 |
3,5 | Fijación de modo con abrazadera | Hidráulico |
Ⅳ. Lista de los componentes de equipo de la cadena de producción horizontal de la colada continua para el Barra-alambre
No. | Nombre del equipo y espec. | Unidad | Cantidad | Observaciones |
1 | ||||
2 | Horno fusorio | sistema | 1 | Incluyendo surco, bobina, la chaqueta del waer y la base de hierro de fusión. |
3 | Canal inclinado | sistema | 2 | Un normalmente utilizado y un recurso seguro |
4 | Sostener el horno | sistema | 1 | Incluyendo surco de fusión, bobina, la chaqueta de agua, la base de hierro, el dispositivo vertical de la medida de la temperatura (especial-hecho), el termopar (conteniendo platino y el rodio) y el tubo de la protección. |
5 | Cucharón y canal inclinado de acero fundidos del almacenamiento | sistema | 1 | Para el material de transferencia en el molde después de sinterizar en sostener el horno. |
6 | sistema del molde (Ф30-200) | sistema | 2 | Incluyendo molde del grafito |
7 | Dragger (5KW) | sistema | 1 | |
8 | Sierra sincronizada de la persecución automática | sistema | 1 | |
9 | Plataforma común material | sistema | 1 | Impulsión de cadena, longitud de los 5M |
10 | El tanque del jefe | sistema | 1 | |
11 | Rodillo del portador de la tracción | Sistema | 1 | |
12 | Distribuidor del agua de enfriamiento | sistema | 1 | Incluyendo el agua de enfriamiento para el transformador, el reactor, la bobina del horno eléctrico, la chaqueta de agua, el cable de la refrigeración por agua, y el molde (enfriamiento primario y secundario). |
13 | Sistema hydráulico | sistema | 2 |
Incluyendo la estación y el cilindro hidráulicos |
14 | sistema de la operación del Eléctrico-control de horno eléctrico | sistema | 1 | Incluyendo el gabinete de control para el horno fusorio y el horno el sostenerse (Siemens se elige para los elementos eléctricos principales). |
15 | Sistema de la operación de control de proceso | sistema | 1 | Para el control del motor servo y proceso, sierra sincronizada de la persecución automática, y control de la plataforma común material. |
Ⅴ. Fecha de la entrega:
Para ser entregado en el plazo de 75 días después del contrato se hace eficaz.
Ⅵ. Servicio post-venta
1. El cuerpo principal del equipo tendrá un año de garantía libre, y los componentes especiales serán discutidos por separado;
2. Durante el período de la ensayo-producción (dentro 3 meses después de que el encargar del equipo se acaba), nuestra compañía enviará a un técnico profesional para el servicio de la continuación;
Dentro del período de garantía, si ocurre la falta debido al problema de la calidad, nuestra compañía enviará personales al sitio para solucionar el problema en el plazo de 72 horas después de recibir el aviso;
Después del período de garantía del equipo se expira, nuestra compañía ofrecerá soluciones eficaces en el plazo de 24 horas después de recibir el aviso, y enviará los personales para el trabajo de mantenimiento si el usuario no puede solucionar el problema, cargando solamente los costos del coste.
Para la revisión anual del equipo, nuestra compañía enviará al técnico profesional para unirse a los usuarios en formular el plan del cambio, gratuitamente;
Dentro del período de garantía, nuestra compañía puede enviar al técnico profesional al sitio para comprobar la condición de la operación del equipo y para proporcionar servicio de campo.
Después del período de garantía de equipo expira, una visita de vuelta se puede hacer en la invitación una vez por mitad de un año.
3. Si nuestra compañía tiene puntos de la innovación y de la mejora o sugerencias constructivas para los equipos similares, informaremos al usuario a tiempo.
