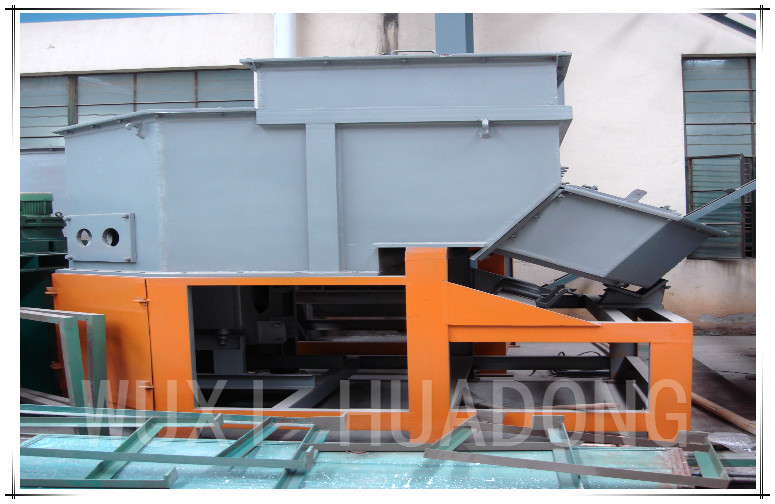

Varilla de latón Maquinaria de fundición continua Industrial 60 mm 5 T / Día Capacidad
Ⅰ. Especificaciones:
1. Tipos de especificaciones de fundición
* Latón
1.1 Palanquillas de alambre de varilla (forma redonda)
* una. Rango de diámetros Φ (18--300) mm
* b. Número de líneas de producción
* 1-- 12 líneas (según las condiciones de la sección)
Ⅱ.Proceso:
Ⅲ. Parámetros técnicos principales:
1. Horno combinado con núcleo de frecuencia (aleación de latón 63% cobre + 37% zinc)
(Aleación de latón58% Cobre + 42% Zinc)
1.1 | Potencia nominal total: | ||
Sección de fusión | 120KW | ||
Sección de espera | 80KW | ||
Poder total | 200KW | ||
Capacidad de producción | 5 t / día | ||
1,2 | Parámetros de la sección de fusión: | ||
Voltaje clasificado | 380V | ||
Numero de Fase | 3 fases | ||
Frecuencia | 50Hz | ||
Velocidad de fusión máxima | 300KGS / H | ||
Voltaje clasificado | 380V | ||
Frecuencia | 50Hz | ||
Velocidad de fusión máxima | 300KGS / H | ||
Temperatura de calentamiento | 0 ~ 1250 ℃ | ||
Temperatura de mantenimiento | 1000-1250 ℃ | ||
Nivel de regulación de voltaje | 90,120,150,180,210,240,300,340V | ||
Modo de enfriamiento | Refrigeración por agua | ||
Temperatura del agua de enfriamiento | ≤40 ℃ | ||
Cantidad de agua de enfriamiento | 10 ~ 20T / H | ||
Presión de agua de enfriamiento | 0.2 ~ 0.4MPa | ||
1.3 | Parámetros de la sección Holding: | ||
Voltaje clasificado | 440V | ||
Numero de Fase | 3 fases | ||
Frecuencia | 50Hz | ||
Temperatura de calentamiento | 0 ~ 1250 ℃ | ||
Temperatura de mantenimiento | 1000 ~ 1250 ℃ | ||
Nivel de regulación de voltaje | 90,120,150,180,210,240,300,340V | ||
Modo de enfriamiento | Refrigeración por agua | ||
Temperatura del agua de enfriamiento | ≤40 ℃ | ||
Cantidad de agua de enfriamiento | 10 ~ 20T / H | ||
Presión de agua de enfriamiento | 0.2 ~ 0.4MPa |
2. Máquina de colada continua horizontal de Ф8-Ф60mm
2.1 | Poder del motor | 5kw (Siemens o Schneider) |
2.2 2.2 | Velocidad de fundicion | 0 ~ 2000mm / min |
2.3 | Programa de fundición | Tirando --- Parar --- Tirando Tirando --- Parar --- Retirar --- Parar Los dos programas se pueden cambiar y cambiar opcionalmente y los parámetros del proceso se pueden modificar en línea. |
2,4 | Especificación de fundición de palanquilla | Φ8-Φ60mm |
2.5 | Hebra de fundición | Φ8 Dos hilos en un molde Molde - 4 juegos |
Φ60 4 juegos / un hilo en un molde Molde - 4 juegos | ||
3. Máquina de sierra síncrona de seguimiento automático
3.1 | Poder del motor | 3.0KW |
3.2 | Tamaño de la correa de sierra | 1.1 × 34 × 4115 |
3,3 | Velocidad de corte | 27/46/68 |
3.4 | Especificación de corte | ≤Ф380 |
3.5 | Modo de sujeción | Hidráulico |
Ⅳ . Lista de componentes del equipo de la línea de producción de colada continua horizontal para alambrón
No. | Nombre del equipo y especificaciones. | Unidad | Cantidad | Observaciones |
1 | ||||
2 | Horno de fusión | conjunto | 1 | Incluye ranura de fusión, bobina, chapa ondulada y núcleo de hierro. |
3 | Tolva | conjunto | 2 | Uno en uso y uno en espera |
4 4 | Sosteniendo el horno | conjunto | 1 | Incluye ranura de fusión, bobina, camisa de agua, núcleo de hierro, dispositivo de medición de temperatura vertical (especialmente hecho), termopar (que contiene platino y rodio) y tubo de protección. |
5 5 | Cuchara y tolva de almacenamiento de acero fundido | conjunto | 1 | Para transferir material al molde después de sinterizar en el horno de retención. |
6 6 | sistema de moldes (Ф30-200) | conjunto | 2 | Incluyendo molde de grafito |
7 7 | Dragger (5KW) | conjunto | 1 | |
8 | Sierra sincronizada de seguimiento automático | conjunto | 1 | |
9 9 | Plataforma de stock de material | conjunto | 1 | Transmisión por cadena, longitud de 5 m |
10 | Tanque de cabecera | conjunto | 1 | |
11 | Rodillo portador de tracción | Conjunto | 1 | |
12 | Distribuidor de agua de enfriamiento | conjunto | 1 | Incluyendo agua de enfriamiento para transformador, reactor, bobina de horno eléctrico, camisa de agua, cable de enfriamiento de agua y molde (enfriamiento primario y secundario). |
13 | Sistema hidráulico | conjunto | 2 | Incluyendo estación hidráulica y cilindro |
14 | Sistema de operación de control eléctrico del horno eléctrico. | conjunto | 1 | Incluyendo el gabinete de control para horno de fusión y horno de retención (se elige Siemens para los principales elementos eléctricos). |
15 | Sistema de operación de control de proceso | conjunto | 1 | Para el control del servomotor y el proceso, la máquina de sierra de seguimiento automático sincronizada y el control de la plataforma de stock de material. |
Ⅴ . Fecha de entrega:
Se entregará dentro de los 75 días posteriores a la vigencia del contrato.
Ⅵ. Servicio postventa
1. El cuerpo principal del equipo tendrá un año de garantía gratuita, y los componentes especiales se discutirán por separado;
2. Durante el período de prueba de producción (dentro de los 3 meses posteriores a la finalización de la puesta en marcha del equipo), nuestra empresa enviará un técnico profesional para el servicio de seguimiento;
Dentro del período de garantía, si ocurre una falla debido a un problema de calidad, nuestra compañía enviará personal al sitio para resolver el problema dentro de las 72 horas posteriores a la recepción del aviso;
Después de que expire el período de garantía del equipo, nuestra compañía ofrecerá soluciones efectivas dentro de las 24 horas posteriores a la recepción del aviso y enviará personal para trabajos de mantenimiento si el usuario no resuelve el problema, solo cobrando los gastos.
Para la revisión anual de equipos, nuestra compañía enviará un técnico profesional para que se una a los usuarios en la formulación del plan de respuesta, sin cargo;
Dentro del período de garantía, nuestra compañía puede enviar un técnico profesional al sitio para verificar las condiciones de operación del equipo y proporcionar servicio de campo.
Después de que expire el período de garantía del equipo, se puede hacer una visita de regreso por invitación una vez cada medio año.
3. Si nuestra empresa tiene puntos de innovación y mejora o sugerencias constructivas para equipos similares, informaremos al usuario a tiempo.
Horno industrial Co., Ltd de Wuxi Huadong
