Equipo rojo de la colada semi continua del cobre del billete redondo con el horno de fusión 600KW

Ⅰ. Especificaciones:

1. Tipos de especificaciones del bastidor

* cobre rojo

1,1 billetes huecos (tubo-formados)

a. Gama del grueso * gama de la anchura (80-- 300) * (420-- 1200) billetes huecos del milímetro 1,2 (tubo-formados)

b. Longitud que se decidirá según los requisitos de clientes

c. Número de líneas de montaje que se decidirán según secciones y salida

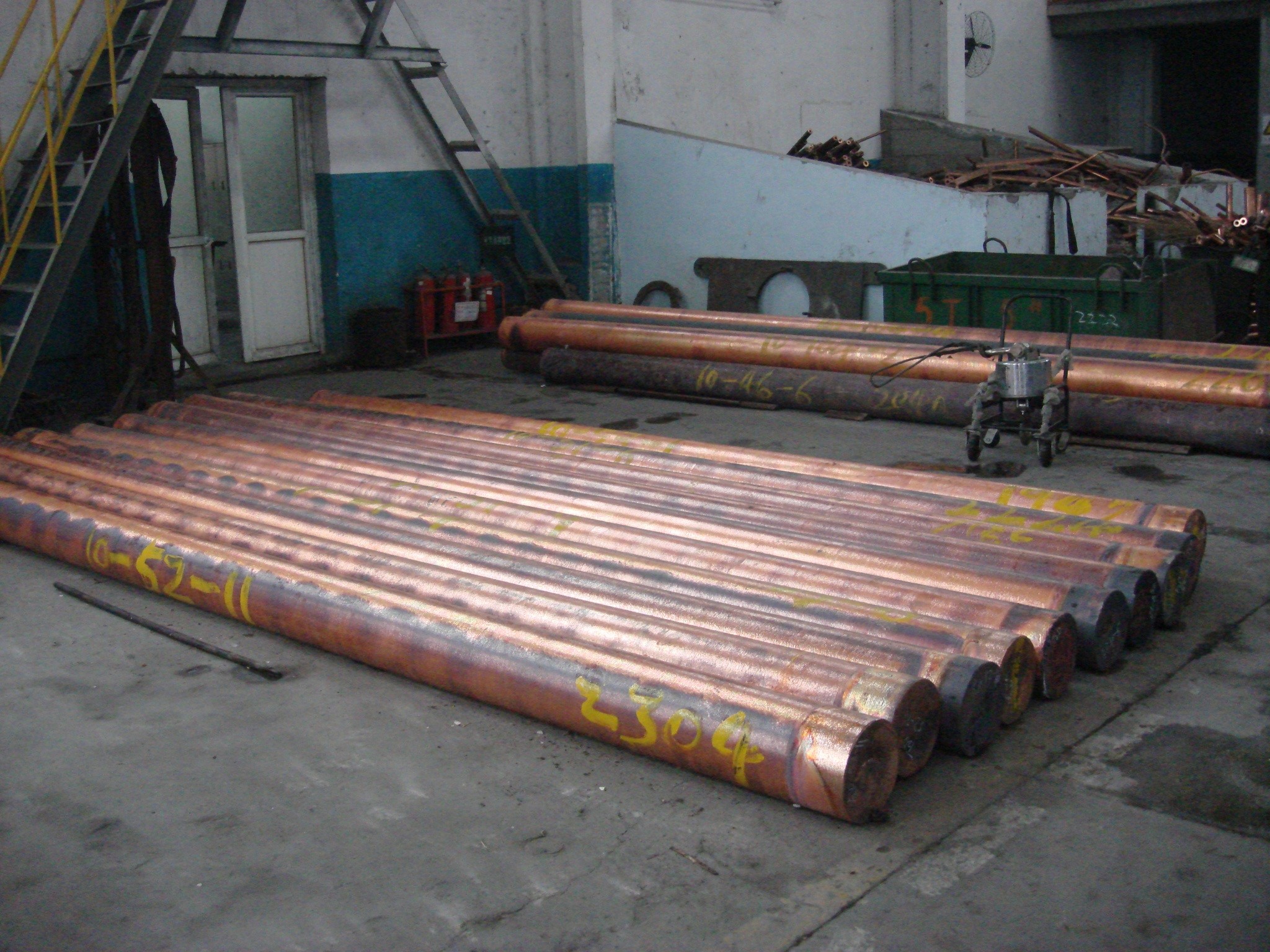

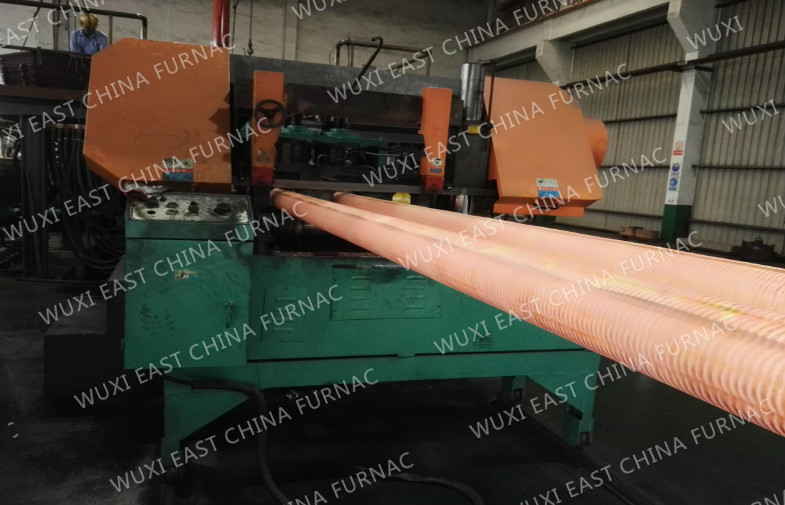

1,2 billetes Redondo-formados

a. Gama Φ (80 del diámetro-- 350) milímetros

b. Longitud que se decidirá según los requisitos de clientes

c. Número de líneas de montaje que se decidirán según secciones y salida

Para ser decidido según los requisitos de clientes en secciones de la cercano--red-forma

Ⅱ. Ejemplo del programa

1. Especificación redonda del billete

   Gama Φ (80 del diámetro-- 350) milímetros

2. Peso de lanzamiento eficaz: ≥5t

3. Área del horno fusorio (horno incluyendo): 5000 * 7000m m
4. Altura de la plataforma: 2500m m
5. El área de las cubiertas de máquina de bastidor de la ventaja: 4000 * 2500m m
6. Anchura de los pozos de la guía del bastidor: profundidad 6000m m de 2500 x 2500 x
7. Agua de enfriamiento del horno: ³ /h del 15m
8. Agua de enfriamiento del molde: ³ /h del 12m

Ⅲ. Composición del equipo:

    Horno fusorio, carretilla y molde, máquina de bastidor semi continua de la guía de la barra de alambre (en adelante designada la máquina de bastidor de la guía), sistema de la refrigeración por agua, sistema hydráulico, sistema de control eléctrico, útiles especiales del dispositivo del molde.

1,1 horno fusorio

    El horno fusorio es el primer equipo de la base en la cadena de producción, él tiene una capacidad grande, siguientes características del poder más elevado requirements.the del horno.

1.1.1.  El barril vertical formó el cuerpo del horno, con un horno simple de la albañilería, alimentando, las operaciones cubriendo, limpiando y otro. Las ventajas de los materiales de construcción convenientes, pequeña área del empleo, radiación térmica y bajo consumo de energía superficial bajo, etc.

1.1.2.  Usando el tipo de “W” de surco de fusión del jet, reduzca la diferencia de la temperatura del derretimiento;
3 el uso de un canal de la refrigeración por agua pueden ser sensor descargado, aumentan la compatibilidad componente

1.1.3.  El usar de un canal de la refrigeración por agua puede ser sensor descargado, aumenta la compatibilidad componente;

1.1.4 el horno inclinable y la cubierta del horno son actuados por la presión hydráulica, el equilibrio de funcionamiento y la estructura confiable;

1.1.5 la boca rectangular, porque la materia prima del cobre del cátodo de 1100 x de 900m m no pueden cortar
Corte, alimentación entera;

1.1.6 los materiales refractarios del horno utilizaron fabricantes de la marca para suministrar el horno de inducción del alto rendimiento.

1.1.7 parámetros técnicos
1.2.1 capacidad clasificada: 2.5t

1.2.2 capacidad máxima: 3.5t
1.2.3 poder clasificado: 600kW

1.2.4 voltaje clasificado: 600V
1.2.5 tarifa de fusión: 2.2t/h

1.2.6 consumo de energía: menos que 280kwh/t
1.2.7 temperatura de trabajo: 1250

1.2.8 comsumption del agua de enfriamiento: ³ /h de los 4~5m

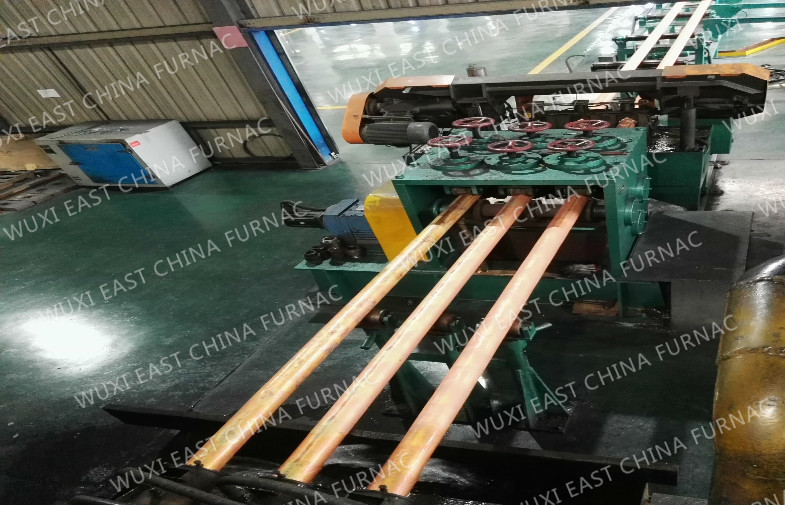

1,2 máquina de bastidor de la ventaja

1.2.1 parámetros técnicos:
Fuerza de sustentación máxima de 1.2.1.1 más que o del igual a 10t

Fuerza de sustentación eficaz de 1.2.1.2: >6t
Longitud de 1.2.1.3 de la barra del tornillo: 7800m m

Diámetro del tornillo de 1.2.1.4: Tr220 * 18m m
Longitud de 1.2.1.5 Rod: 7500m m

Diámetro de 1.2.1.6 Rod: diámetro 315m m
Movimiento de trabajo máximo de 1.2.1.7: 6500m m
Motor impulsor de 1.2.1.8: Motor servo síncrono de la CA,

Poder del motor impulsor de 1.2.1.9: 7.5KW.
Velocidad del bastidor de la ventaja de 1.2.1.10: 0 ~ 320mm/min,

1.2.1.11 Stepless ajustable
Velocidad de vuelta rápida de 1.2.1.12: más que 500mm/min
Lubricación de seda de 1.2.1.13: Flujo nominal 50mL/min,

Presión nominal 20MPa de 1.2.1.14

1,3 carretilla del molde
    El coche del cristalizador para el dispositivo fijado cristal, puede movimiento lateral para cargar y descargar el molde, guía y echó la cabeza y la elevación del lingote, carretilla del molde tiene colocación y la fijación del dispositivo, de modo que el coche pueda firmemente en la ventaja echó la posición en coche para substituir el panel del alivio, puede adaptarse a las diversos especificaciones y número de flujo de cristalizador. La configuración del dispositivo de la impulsión del motor de la vibración de la conversión de frecuencia, su poder es 2.2kW, la frecuencia de la vibración es 0 ~ 160 veces /min, la amplitud es 0 ~ 12m m.

1,4 molde
    La pared interna de los materiales del cristalizador para el cobre (también por el partido los recursos, circonio y cobre de una producción), sistema impregnado grafito está a favor de mejorar la calidad superficial. Además de métodos convencionales, el principio de colada continua del acero se puede extraer del uso de un tipo estrecho molde de enfriamiento de la raja de la velocidad del apogeo de facilitar la evitación eficaz de la ebullición parcial del agua de enfriamiento.
    Parámetro técnico:
Presión de agua de enfriamiento: 0,05 ~ comsumption del agua de enfriamiento 0.15MPa: 80 ~ ³ /h del 100m

1,5 cubierta protectora de la atmósfera
    La cubierta protectora de la atmósfera puede estar a través del agente protector del gas (gas industrial) para proteger el nivel líquido dentro del cristalizador, reduce los defectos de la escoria del óxido.

1,6 sistema de la refrigeración por agua
    El sistema de la refrigeración por agua se utiliza principalmente para el enfriamiento de la cadena de producción equipo, a saber para la cáscara del sensor, una bobina, una chaqueta de agua, un cable refrigerado por agua, transformador, reactor del equilibrio de fase; consiste en un dispensador del agua, colector del remanso y la tubería, las válvulas y otra asociados, incluyendo tipo de valor devuelto pueden por la presión y dos clases de presión para el partido de opción; tiene funciones tales como presión de agua, exhibición de la temperatura del remanso, control y alarma, dispositivo de seguridad.
    Parámetro técnico:
1.6.1 presión de entrada: 0,3 ~ 0.4MPa,

1.6.2 temperatura de la entrada: 5 ~ 45 grados,

1.6.3 consumo de agua: 18 ~ 20t/h
1.6.4 temperatura del mercado: menos que 55℃,

1.6.5 permitir que la temperatura suba: menos que 20℃ (en la temperatura máxima de la entrada),
1.6.6 dureza total (CAO): menos que 10mg /L equivalente,

1.6.7 resistencia de agua: mayor de 2000/cm.

1,7 sistema hydráulico
    El sistema hydráulico para la inclinación de elevación del horno fusorio, una cubierta del horno abierta y el horno de colada cerrado y del aislamiento antes y después de caminar, de la elevación y tapa de la descarga, de la apertura y del cierre, adopta el líquido centralizado estación hidráulica de la presión de la fuente, control electrohidráulico de la válvula.
Parámetros básicos: el tanque de aceite (aspecto): 1300 * 900 * 700m m (acero inoxidable)
Capacidad eficaz: 600L
Presión de funcionamiento clasificada: 16MP
Flujo nominal: 40L/min
Motor de la bomba de aceite: 15kw * 2 (un uso, un recurso seguro)

1,8 sistema de control electrónico
    El sistema de control eléctrico de la unidad es respectivamente horno fusorio controlado, máquina de bastidor de la ventaja, sistema de la refrigeración por agua, sistema hydráulico, nuestra compañía proporciona equipo eléctrico maduro y estable del control para terminar las funciones de funcionamiento necesarias según los requisitos de la producción de cada vínculo, sistemas de control y componentes eléctricos usados en fabricantes bien conocidos todo nacionales y extranjeros del producto original, y dejó cierta capacidad del margen, de asegurar a eso la confiabilidad y la aplicabilidad del equipo. Entre ellas:
    El servo de la máquina de bastidor de la guía conducido por el sistema servo digital importado de la CA del alto esfuerzo de torsión de las marcas (sistema servo de Japón Yaskawa 7.5kW).

Ⅲ. Lista de los componentes de equipo de la cadena de producción vertical de la colada continua para los billetes redondos

Tenemos gente del grupo del professinal con la experiencia completa de la investigación, diseñando, el convertirse del technonology horizontal de la colada continua, adoptamos software AUTO del cad para proporcionar diseño de la precisión y la fabricación de máquinas para nuestros clientes y de todas nuestras máquinas se modifica para requisitos particulares exactamente.

Prestamos siempre más atención en la calidad de máquinas, después de acabar haciendo a la asamblea y el ajuste de máquinas, nuestro técnico probará cada máquina para asegurar la buena calidad de la máquina para alcanzar buen perfil acabado de la forma como el cliente requirió.
