Tipo horizontal de la máquina de colada continua del cobre del latón 100m m Rod
Ⅰ. Especificaciones:
1. Tipos de especificaciones del bastidor | Latón |
1,1 | el Barra-alambre aloja (redondo-formado) |
a. | Gama Φ50x5mm del diámetro |
b. | Número de líneas de montaje |
c. | 4 líneas (según condiciones de la sección) |
Ⅱ. Proceso:
Equipos principales de la cadena de producción
horno fusorio, sosteniendo el horno, el molde, máquina de bastidor reversible del micro-viaje, sincronizando las máquinas de corte * 2, el machines* de enrrollamiento 3, la unidad hidráulica, el de climatizador, y la unidad de control electromecánica etc.
* 2,1 para echar del metal puro o los requisitos especiales, canal-tipo subsuperficie horno de la combinación fundición-que se sostiene o canal-tipo controlable horno de la combinación fundición-que se sostiene pueden ser adoptados;
* 2,2 para los billetes redondo-formados, tubular-formados y especial-formados el producir, corte-a-longitud que sincroniza la sierra pueden ser adoptados;
* 2,3 para los billetes redondo-formados, tubular-formados y especial-formados el producir, la plataforma común material para recibir y almacenar los billetes pueden ser adoptados.
Ⅲ. Lista de los componentes de equipo de la cadena de producción horizontal de la colada continua para el Barra-alambre
No. | Nombre del equipo y espec. | Unidad | Cantidad | Observaciones |
1 | ||||
2 | Horno fusorio | sistema | 1 | Incluyendo surco, bobina, la chaqueta del waer y la base de hierro de fusión. |
3 | Canal inclinado | sistema | 2 | Un normalmente utilizado y un recurso seguro |
4 | Sostener el horno | sistema | 1 | Incluyendo surco de fusión, bobina, la chaqueta de agua, la base de hierro, el dispositivo vertical de la medida de la temperatura (especial-hecho), el termopar (conteniendo platino y el rodio) y el tubo de la protección. |
5 | Cucharón y canal inclinado de acero fundidos del almacenamiento | sistema | 1 | Para el material de transferencia en el molde después de sinterizar en sostener el horno. |
6 | sistema del molde (50x5) | sistema | 2 | Incluyendo molde del grafito |
7 | Dragger (4KW) | sistema | 1 | |
8 | Sierra sincronizada de la persecución automática | sistema | 1 | |
9 | Plataforma común material | sistema | 1 | Impulsión de cadena, longitud de los 5M |
10 | El tanque del jefe | sistema | 1 | |
11 | Rodillo del portador de la tracción | Sistema | 1 | |
12 | Distribuidor del agua de enfriamiento | sistema | 1 | Incluyendo el agua de enfriamiento para el transformador, el reactor, la bobina del horno eléctrico, la chaqueta de agua, el cable de la refrigeración por agua, y el molde (enfriamiento primario y secundario). |
13 | Sistema hydráulico | sistema | 2 |
Incluyendo la estación y el cilindro hidráulicos |
14 | sistema de la operación del Eléctrico-control de horno eléctrico | sistema | 1 | Incluyendo el gabinete de control para el horno fusorio y el horno el sostenerse (Siemens se elige para los elementos eléctricos principales). |
15 | Sistema de la operación de control de proceso | sistema | 1 | Para el control del motor servo y proceso, sierra sincronizada de la persecución automática, y control de la plataforma común material. |

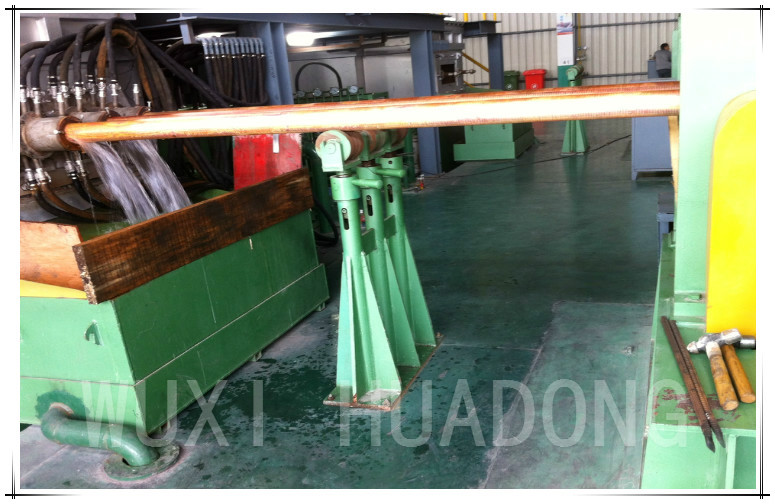

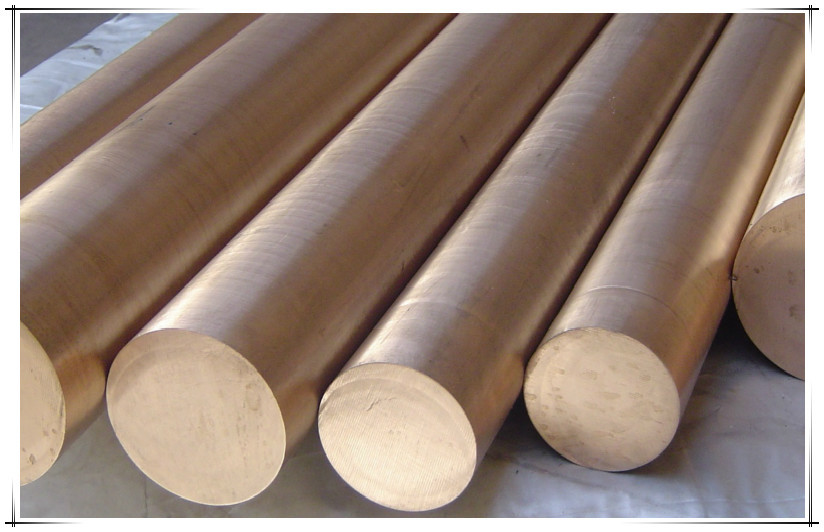

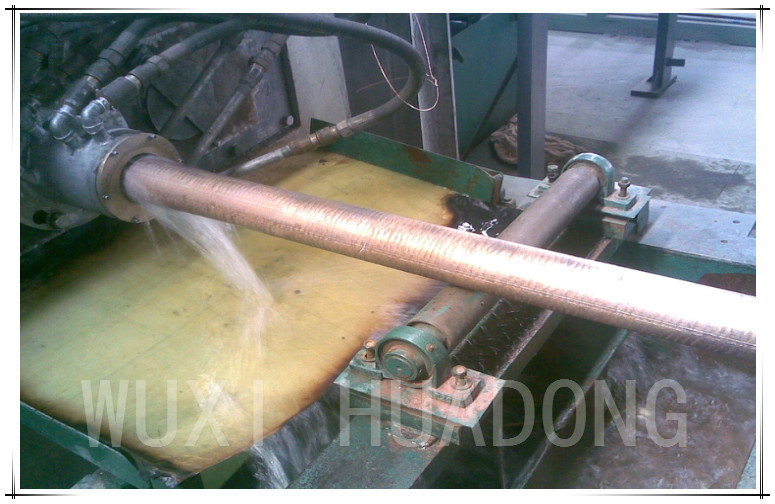

Ⅵ. Imágenes de la máquina de colada continua horizontal de cobre roja
