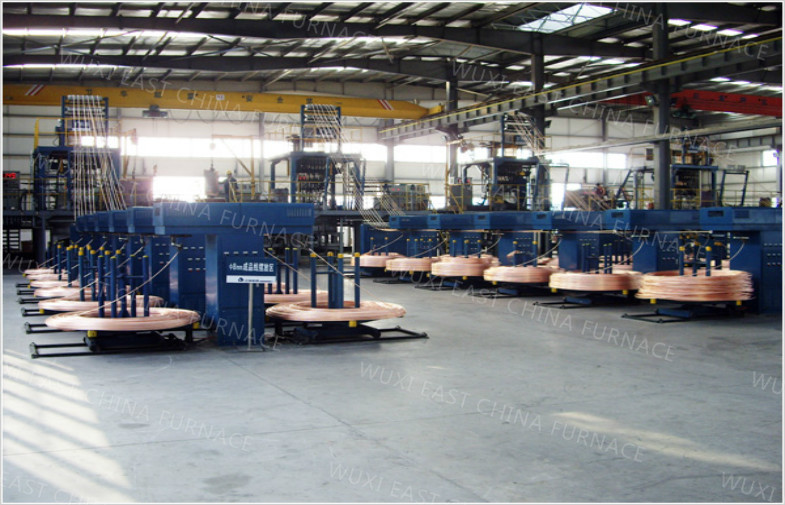

Máquina de colada continua ascendente de la venta caliente para el latón del tonelero hecho en China

Componentes principales

1)Horno de inducción

El horno de inducción es consiste en el cuerpo del horno, el marco del horno y el inductor. El exterior del cuerpo del horno es estructura de acero y el interior es consiste en el ladrillo de arcilla refractaria (耐火砖, 黏土砖) y la arena del cuarzo (石英砂). La función del bastidor del horno está apoyando el horno entero. El horno es fijo en la base por el tornillo del pie. El inductor se compone de bobina, de la chaqueta de agua, de la base de hierro y del cobre-anillo. Hay bobinas con la camisa de agua en el lado de alto voltaje. El voltaje es ajustable paso a paso de 90V a 420V.There es anillos de cobre del cortocircuito en el lado de baja tensión. Después de la disposición un circuito eléctrico, puede emerger (浮现出现) flujo actual grande en el anillo de cobre con la inducción electromágnetica (del 电磁感应). El flujo actual grande puede derretir el anillo de cobre y el cobre electrolítico (电解铜 ted en el horno. La chaqueta y la bobina de agua es refrescada por el agua. El agua de enfriamiento está completando un ciclo y proveído por el circuito de agua de enfriamiento.

2)Máquina de colada continua, rollos rectores y dispositivo de la limitación

La máquina de colada continua es la parte principal del sistema. Consiste en el dibujar del mecanismo (机械原理技巧), después de mecanismo del nivel líquido y del cristalizador. El mecanismo del dibujo se compone del motor servo del A.C., dos grupos de rodillos del dibujo y así sucesivamente. Puede producir la rotación del intervalo de épocas 0-1000 (间隔间距) por minuto y elaborar la barra de cobre continua por los rodillos del dibujo. El mecanismo siguiente de la garantía del nivel líquido que el profundo del cristalizador que inserta en el líquido de cobre es establo relativo. El cristalizador puede refrescar el líquido de cobre en la barra de cobre por intercambio de calor. Cada cristalizador se puede cambiar y controlar solamente.

El marco de los rollos de la guía está instalado sobre la máquina de colada continua. Es consiste en la plataforma, la ayuda, la polea vertical de la guía y el cilindro. Puede llevar la barra de cobre a la cada máquina de viento de la doble-cabeza sin el disturbio (干扰).

Hay un dispositivo de control de la velocidad entre la máquina de bastidor y la máquina de la compensación para sincronizar velocidad del bastidor y velocidad de la compensación con los cambiadores de frecuencia.

3)máquina de la compensación de la Doble-cabeza

4)Circuito de agua de enfriamiento

El circuito de agua de enfriamiento es un sistema de ciclo. Puede suministrar el agua de enfriamiento 0.2-0.4Mpa para el congelador, chaqueta de agua, bobina. Es consiste en la torre de agua de la piscina de agua 150M3, de la bomba de agua, del tubo y de enfriamiento. La temperatura del agua suministrada al sistema es 20℃-30 y la cantidad de corriente es 50 M3/H.

Sistema eléctrico. El sistema eléctrico es consiste en corriente eléctrica y el sistema de control. La fuente de sistema eléctrico eléctrica la energía a cada inductor a través de los armarios de alimentación. El control de sistema de control el horno combinado, la máquina principal, el circuito de agua de la máquina de viento de la doble-cabeza y del enfriamiento prometiéndolos (保证) para trabajar en orden. El sistema de control de horno combinado es consiste en el sistema del horno fusorio y llevar a cabo el sistema del horno. El gabinete de la operación del horno fusorio y sostener el gabinete de la operación del horno están instalados cerca del sistema.

5)Sistema de control eléctrico

El sistema de control eléctrico de la máquina principal es consiste en el dibujar del motor, del motor del elevador (升降机) y de su sistema de control eléctrico. El motor del dibujo es (处理, 配置) sistema de control dispuesto solamente. Cada máquina de viento de la doble-cabeza se controla solamente. Fijan a un tablero que controla que toma en el marco de la máquina de viento de la doble-cabeza. Su botón de control (旋钮) es fijo en la superficie del bastidor. El sistema eléctrico del agua de enfriamiento es una caja de control colgada en el cuarto de bomba de la pared de agua. Puede controlar dos bombas de agua.

Estándar técnico de cobre final de Rod
