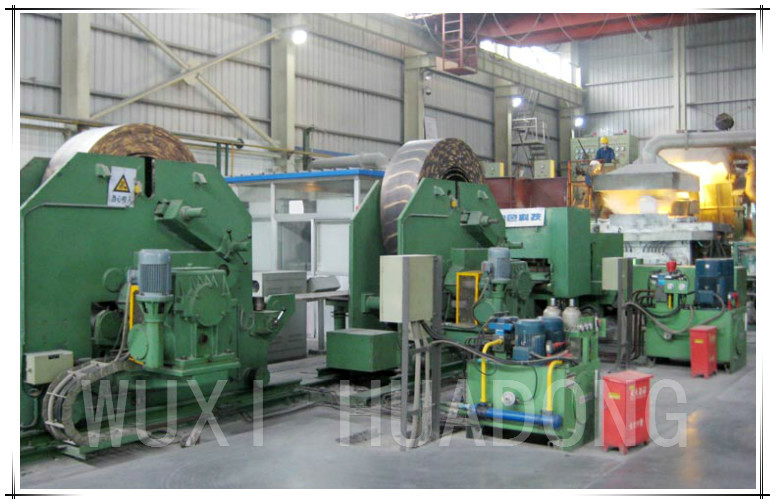

Tira de cobre horizontal de la fábrica de la planta que hace la máquina de colada continua
Descripción de producto:
La tira de cobre horizontal de la fábrica de la planta que hace la máquina de colada continua se utiliza principalmente para la barra del latón/del bronce, latón/fabricación del tubo del bronce. Los materiales pueden ser latón/bronce puros, latón del pedazo/bronce y otros materiales de cobre amarillo/del bronce.
Piezas compuestas tubería:
horno 1.Induction
2. Máquina de la tracción
3. Cortadora automática
4. peladora (máquina de enlomar)
5. Sistema de control eléctrico
sistema de enfriamiento 6.Water
7. Equipo del retiro de polvo.

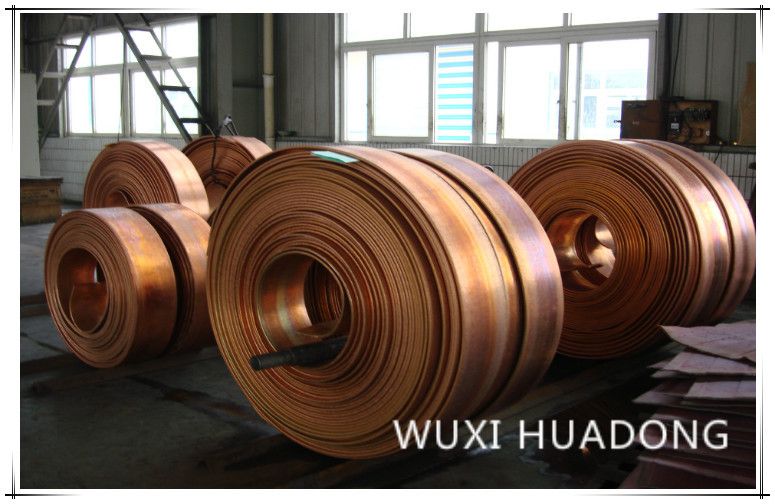

Tira de cobre horizontal de la fábrica de la planta que hace la máquina de colada continua
Parámetros técnicos principales:
1. Velocidad del bastidor: 1~30ton/day
2. Tamaño de la tira: 150mm~650m m (anchura)
10mm~30m m (grueso)
3. Pieza del horno:

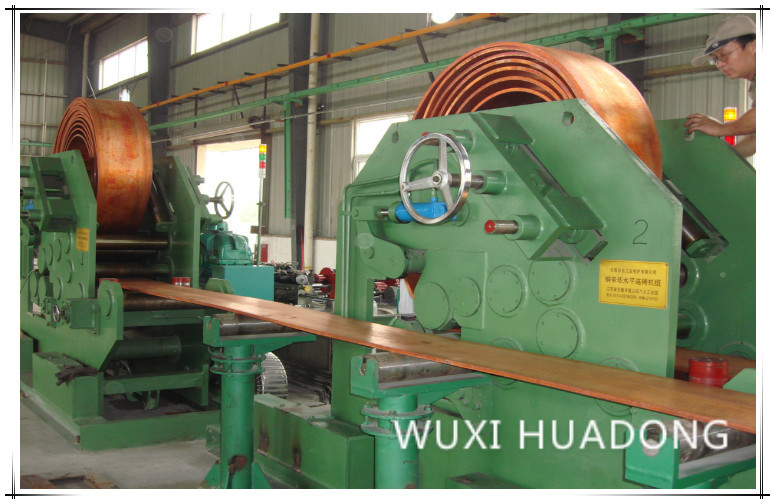

Tira de cobre horizontal de la fábrica de la planta que hace la máquina de colada continua
Modelo |
Fusión tarifa |
Mini. capacidad de fusión | Poder | Voltaje clasificado | Freq clasificado. | Fase | Temperatura de la operación | Consumo de energía (de la fusión) | Presión de agua de enfriamiento | |
Fusión | El sostenerse | |||||||||
T/h | T | Kilovatio | Kilovatio | V | HERZIOS | oC | Kw.h/T | Mpa | ||
GYT-200 | 0,2 | 0,15 | 60 | 30 |
380V/50Hz, o como sea necesario |
3 | 1250 | 300 | 0.2-0.4 | |
GYT-300 | 0,3 | 0,2 | 90 | 45 | 280 | |||||
GYT-500 | 0,5 | 0,3 | 120 | 55 | 260 | |||||
GYT-750 | 0,75 | 0,5 | 180 | 70 | 260 | |||||
GYT-1000 | 1 | 0,55 | 240 | 70 | 260 | |||||
GYT-1500 | 1,5 | 0,6 | 360 | 95 | 240 | |||||
GYT-2000 | 2 | 0,7 | 480 | 120 | 240 | |||||
GYT-3000 | 3 | 0,85 | 720 | 160 | 230 |

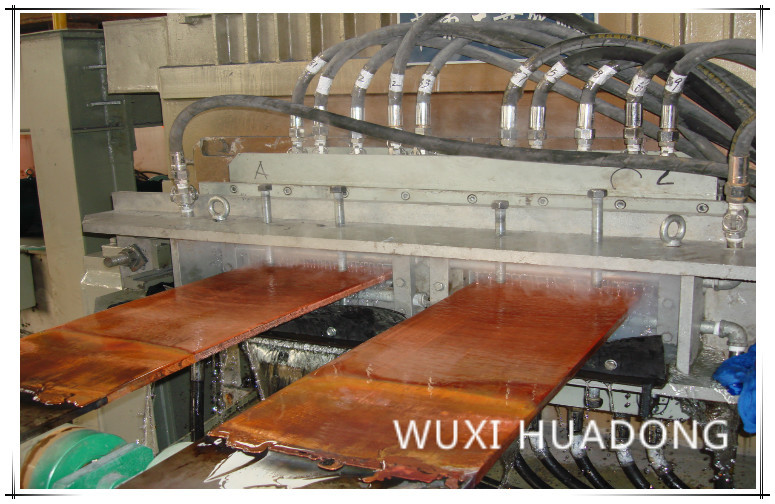

Tira de cobre horizontal de la fábrica de la planta que hace la máquina de colada continua
El diagrama de proceso:
1.PROCESS
Equipos principales de la cadena de producción
horno fusorio, sosteniendo el horno, el molde, máquina de bastidor reversible del micro-viaje, sincronizando las máquinas de corte * 2, el machines* de enrrollamiento 3, la unidad hidráulica, el de climatizador, y la unidad de control electromecánica etc.
* 1,1 para echar del metal puro o los requisitos especiales, canal-tipo subsuperficie horno de la combinación fundición-que se sostiene o canal-tipo controlable horno de la combinación fundición-que se sostiene pueden ser adoptados;
* 1,2 para los billetes redondo-formados, tubular-formados y especial-formados el producir, corte-a-longitud que sincroniza la sierra pueden ser adoptados;
* 1,3 para los billetes redondo-formados, tubular-formados y especial-formados el producir, la plataforma común material para recibir y almacenar los billetes pueden ser adoptados.
PARÁMETROS TÉCNICOS 2.MAJOR Del EQUIPO
1,1 | Velocidad del bastidor: | |
Velocidad de la tracción | 0-64 mm/s (Stepless ajustable) | |
Velocidad de Backstepping | 0-64 mm/s (Stepless ajustable) | |
Línea óptima velocidad de la tira | 90-120mm/min | |
1,2 | Poder del equipo: | |
Horno de la combinación: Fundición El sostenerse |
500Kw 200Kw |
|
Máquina de la tracción | 7.5Kw | |
Tensión de esquileo hidráulica | 80T | |
1,3 | Grueso del esquileo | 20m m (máximo) |
1,4 | Parámetros de la máquina que arrollan | |
Peso que arrolla |
6000Kg
|
|
Diámetro interior de la bobina |
Φ500-800mm
|
|
Diámetro de la bobina | 1600m m | |
1,5 | Valor del ruido de la máquina | Menos DB de 85 |
1,6 | Altura de la línea de la operación de máquina | +1000mm |
1,7 | Dirección de impulsión de la máquina | Impulsión correcta |
1,8 | Capacidad de producción | |
2 filamentos: 750-1200Kg/h | anchura: grueso de 470m m: 25m m | |
Poder de la máquina del montaje del equipo | 700Kw |
3. PARÁMETROS DE PROCESO PRINCIPALES
1 | Salida | 750-1200Kg/h |
2 | Gama de regulación de la temperatura | ≤1300℃ |
3 | Precisión del control de la temperatura del horno del aislamiento térmico | ±5℃ |
4 | Tolerancia vertical y horizontal |
Horizontal: + 0.10m m Vertical: ±0.20mm |
5 | Empuje y tire de la gama de ajuste |
Empuje: 0-64mm/s ±0.1mm (electrodeless) Tirón: 0-64mm/s ±0.1mm (electrodeless) |
6 | Curva de la hoz | el 1.5mm/m |
7 | Gama de ajuste de Dragger |
Fricción: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless) |
8 | Línea máxima velocidad de la fricción | 120mm/min |
9 | Gama de ajuste que arrolla |
Diámetro interior de la bobina Φ500-Φ800mm Diámetro externo de la bobina Φ1600mm |
10 | Velocidad que arrolla del máximo |
250mm/min
|
11 | Gama de ajuste elástico | 0.95-0.75 |
12 | Dgree de la torre de coiliing | ≤40m |
13 | Consumo de energía de la unidad | 430kWh/t |
4. LISTA DE PIEZAS DEL EQUIPO
No. | Nombre del equipo y espec. | Unidad | Cantidad |
1 | Piezas de la máquina | ||
1,1 | Derritiendo y sosteniendo el horno combinado | sistema | 1 |
1,2 | Molde | sistema | 2 |
1,3 | Dragger | sistema | 1 |
1,4 | Cortador hidráulico | sistema | 1 |
1,5 | Máquina que arrolla | sistema | 2 |
2 | Sistema hydráulico | ||
2,1 | Horno combinado titing la estación hidráulica | sistema | 1 |
2,2 | Estación hidráulica del cortador hidráulico | sistema | 1 |
2,3 | Dragger y estación hidráulica de la máquina que arrolla | sistema | 1 |
3 | Sistema de control eléctrico | ||
3,1 | Sistema de control de horno eléctrico de la frecuencia del poder | Sistema | 2 |
3,2 | Sistema del control automático | sistema | 1 |
4 | Documentación técnica con el equipo | sistema | 2 |
4,1 | Diagrama de la instalación de equipo | fichero | 1 |
4,2 | Especificación del equipo | fichero | 1 |
4,3 | Diagrama del principio del sistema de control eléctrico | fichero | 1 |
4,4 | Disposición del gabinete de control | fichero | 1 |
4,5 | Especificación de producto para el equipo eléctrico principal | fichero | 1 |
4,6 | Diagrama de sistemas hidráulico | fichero | 1 |
4,7 | Programa del PLC | fichero | 1 |
5. SERVICIO POST-VENTA
1. El cuerpo principal del equipo tendrá un año de garantía libre, y los componentes especiales serán discutidos por separado;
2. Durante el período de la ensayo-producción (dentro 3 meses después de que el encargar del equipo se acaba), nuestra compañía enviará a un técnico profesional para el servicio de la continuación;
Dentro del período de garantía, si ocurre la falta debido al problema de la calidad, nuestra compañía enviará personales al sitio para solucionar el problema en el plazo de 72 horas después de recibir el aviso;
Después del período de garantía del equipo se expira, nuestra compañía ofrecerá soluciones eficaces en el plazo de 24 horas después de recibir el aviso, y enviará los personales para el trabajo de mantenimiento si el usuario no puede solucionar el problema, cargando solamente los costos del coste.
Para la revisión anual del equipo, nuestra compañía enviará al técnico profesional para unirse a los usuarios en formular el plan del cambio, gratuitamente;
Dentro del período de garantía, nuestra compañía puede enviar al técnico profesional al sitio para comprobar la condición de la operación del equipo y para proporcionar servicio de campo.
Después del período de garantía de equipo expira, una visita de vuelta se puede hacer en la invitación una vez por mitad de un año.
3. Si nuestra compañía tiene puntos de la innovación y de la mejora o sugerencias constructivas para los equipos similares, informaremos al usuario a tiempo.
