Máquina de colada continua de cobre roja del tubo del molde del cobre de la tira, máquina de bastidor del billete
1set
MOQ
$80,000.00 - $200,000.00
Precio
Red Copper Strip Copper Mould Tube Continuous Casting Machine , Billet Casting Machine
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: Wuxi China
Nombre de la marca: Jingjie
Certificación: CE/ISO
Número de modelo: 2 filamentos revisten la tira con cobre CCM
Alta luz:

continúe la máquina de bastidor

,

maquinaria de la colada continua

Pago y Envío Términos
Detalles de empaquetado: Caja de madera, embalaje estándar de la exportación
Tiempo de entrega: 20-30 días laborables después de recibieron su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: 50 juegos por mes
Especificaciones
Material del producto: máquina de colada continua de cobre del tubo del molde
Tipo de producto: Pela las losas
Gama del grueso * gama de la anchura: 10-30m m
Tipo: Horizontal
Gama del diámetro interno de la bobina: Φ (500--800) milímetros
Diámetro externo máximo de bobinas: Φ1600 milímetro
Dimensión (L*W*H): Variable
Ancho: 150-650m m
Nombre del producto: Línea horizontal fabricante de la máquina de colada continua de la tira de cobre roja
Condición: Nuevo
Materias primas: latón, bronce, etc. de cobre.
frecuencia: 50Hz o 60Hz
Capacidad: 1~30ton/day
Servicio post-venta: Dirige disponible para mantener la maquinaria en ultramar
Descripción de producto



Línea horizontal fabricante de la máquina de colada continua de la tira de cobre roja



Piezas compuestas tubería:
horno 1.Induction
2. Máquina de la tracción
3. Cortadora automática
4. peladora (máquina de enlomar)
5. Sistema de control eléctrico
sistema de enfriamiento 6.Water
7. Equipo del retiro de polvo.

Línea horizontal fabricante de la máquina de colada continua de la tira de cobre roja

Parámetros técnicos principales:

1. Velocidad del bastidor: 1~30ton/day

2. Tamaño de la tira: 150mm~650m m (anchura)

10mm~30m m (grueso)

3. Pieza del horno:

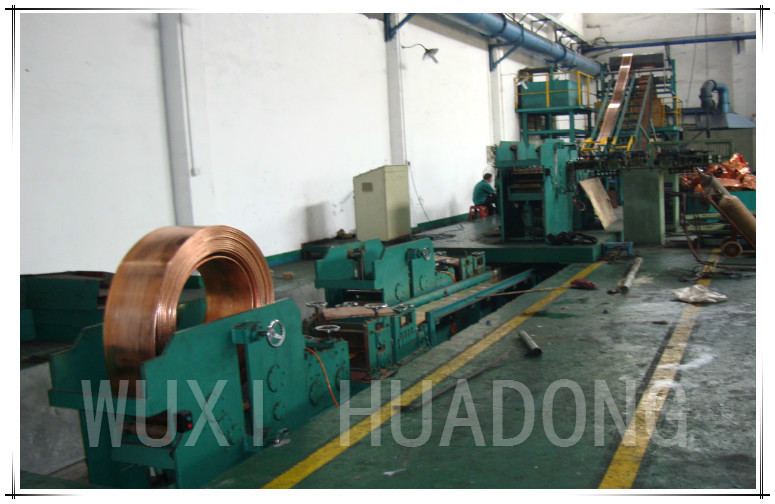

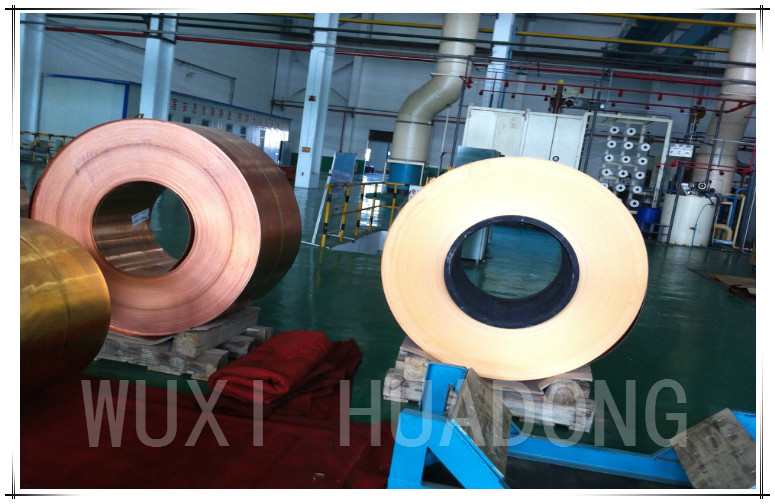

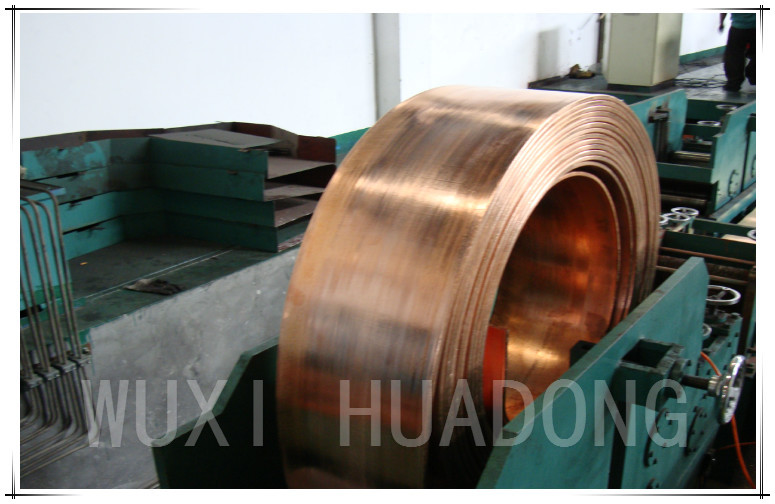

Máquina de colada continua de cobre roja del tubo del molde del cobre de la tira, máquina de bastidor del billete 0Máquina de colada continua de cobre roja del tubo del molde del cobre de la tira, máquina de bastidor del billete 1Máquina de colada continua de cobre roja del tubo del molde del cobre de la tira, máquina de bastidor del billete 2

Línea horizontal fabricante de la máquina de colada continua de la tira de cobre roja

Modelo

Fusión

tarifa

Mini. capacidad de fusión Poder Voltaje clasificado Freq clasificado. Fase Temperatura de la operación Consumo de energía (de la fusión) Presión de agua de enfriamiento
Fusión El sostenerse
T/h T Kilovatio Kilovatio V HERZIOS oC Kw.h/T Mpa
GYT-200 0,2 0,15 60 30

380V/50Hz,

o como sea necesario

3 1250 300 0.2-0.4
GYT-300 0,3 0,2 90 45 280
GYT-500 0,5 0,3 120 55 260
GYT-750 0,75 0,5 180 70 260
GYT-1000 1 0,55 240 70 260
GYT-1500 1,5 0,6 360 95 240
GYT-2000 2 0,7 480 120 240
GYT-3000 3 0,85 720 160 230



Línea horizontal fabricante de la máquina de colada continua de la tira de cobre roja

El diagrama de proceso:

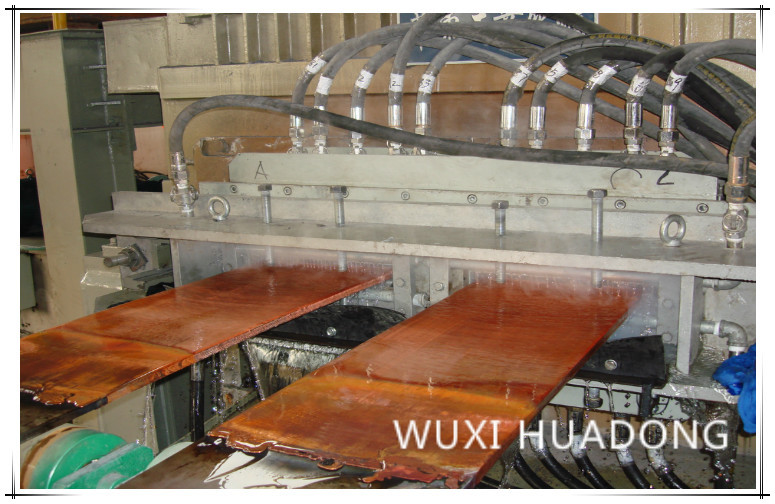

Máquina de colada continua de cobre roja del tubo del molde del cobre de la tira, máquina de bastidor del billete 3



1.PROCESS



Equipos principales de la cadena de producción
horno fusorio, sosteniendo el horno, el molde, máquina de bastidor reversible del micro-viaje, sincronizando las máquinas de corte * 2, el machines* de enrrollamiento 3, la unidad hidráulica, el de climatizador, y la unidad de control electromecánica etc.
* 1,1 para echar del metal puro o los requisitos especiales, canal-tipo subsuperficie horno de la combinación fundición-que se sostiene o canal-tipo controlable horno de la combinación fundición-que se sostiene pueden ser adoptados;

* 1,2 para los billetes redondo-formados, tubular-formados y especial-formados el producir, corte-a-longitud que sincroniza la sierra pueden ser adoptados;

* 1,3 para los billetes redondo-formados, tubular-formados y especial-formados el producir, la plataforma común material para recibir y almacenar los billetes pueden ser adoptados.


  PARÁMETROS TÉCNICOS 2.MAJOR Del EQUIPO



1,1 Velocidad del bastidor:
  Velocidad de la tracción 0-64 mm/s (Stepless ajustable)
  Velocidad de Backstepping 0-64 mm/s (Stepless ajustable)
  Línea óptima velocidad de la tira 90-120mm/min

1,2 Poder del equipo:


Horno de la combinación:

Fundición

El sostenerse



500Kw

200Kw

  Máquina de la tracción 7.5Kw
  Tensión de esquileo hidráulica 80T
1,3 Grueso del esquileo 20m m (máximo)
1,4 Parámetros de la máquina que arrollan
  Peso que arrolla

6000Kg



  Diámetro interior de la bobina

Φ500-800mm



  Diámetro de la bobina 1600m m
1,5 Valor del ruido de la máquina Menos DB de 85
1,6 Altura de la línea de la operación de máquina +1000mm
1,7 Dirección de impulsión de la máquina Impulsión correcta
1,8 Capacidad de producción
  2 filamentos: 750-1200Kg/h anchura: grueso de 470m m: 25m m
  Poder de la máquina del montaje del equipo 700Kw





3.  PARÁMETROS DE PROCESO PRINCIPALES



1 Salida 750-1200Kg/h
2 Gama de regulación de la temperatura ≤1300℃
3 Precisión del control de la temperatura del horno del aislamiento térmico ±5℃
4 Tolerancia vertical y horizontal

Horizontal: + 0.10m m

Vertical: ±0.20mm

5 Empuje y tire de la gama de ajuste

Empuje: 0-64mm/s ±0.1mm (electrodeless)

Tirón: 0-64mm/s ±0.1mm (electrodeless)

6 Curva de la hoz el 1.5mm/m
7 Gama de ajuste de Dragger

Fricción: 0-64mm/s ±0.1mm (electrodeless)

Backsteppingl: 0-64mm/s ±0.1mm (electrodeless)

8 Línea máxima velocidad de la fricción 120mm/min
9 Gama de ajuste que arrolla

Diámetro interior de la bobina Φ500-Φ800mm

Diámetro externo de la bobina Φ1600mm

10 Velocidad que arrolla del máximo

250mm/min



11 Gama de ajuste elástico 0.95-0.75
12 Dgree de la torre de coiliing ≤40m
13 Consumo de energía de la unidad 430kWh/t


4. LISTA DE PIEZAS DEL EQUIPO



No. Nombre del equipo y espec. Unidad Cantidad
1 Piezas de la máquina
1,1 Derritiendo y sosteniendo el horno combinado sistema 1
1,2 Molde sistema 2
1,3 Dragger sistema 1
1,4 Cortador hidráulico sistema 1
1,5 Máquina que arrolla sistema 2
2 Sistema hydráulico
2,1 Horno combinado titing la estación hidráulica sistema 1
2,2 Estación hidráulica del cortador hidráulico sistema 1
2,3 Dragger y estación hidráulica de la máquina que arrolla sistema 1
3 Sistema de control eléctrico
3,1 Sistema de control de horno eléctrico de la frecuencia del poder Sistema 2
3,2 Sistema del control automático sistema 1
4 Documentación técnica con el equipo sistema 2
4,1 Diagrama de la instalación de equipo fichero 1
4,2 Especificación del equipo fichero 1
4,3 Diagrama del principio del sistema de control eléctrico fichero 1
4,4 Disposición del gabinete de control fichero 1
4,5 Especificación de producto para el equipo eléctrico principal fichero 1
4,6 Diagrama de sistemas hidráulico fichero 1
4,7 Programa del PLC fichero 1



 5. SERVICIO POST-VENTA


    1. El cuerpo principal del equipo tendrá un año de garantía libre, y los componentes especiales serán discutidos por separado;
    2. Durante el período de la ensayo-producción (dentro 3 meses después de que el encargar del equipo se acaba), nuestra compañía enviará a un técnico profesional para el servicio de la continuación;
Dentro del período de garantía, si ocurre la falta debido al problema de la calidad, nuestra compañía enviará personales al sitio para solucionar el problema en el plazo de 72 horas después de recibir el aviso;
Después del período de garantía del equipo se expira, nuestra compañía ofrecerá soluciones eficaces en el plazo de 24 horas después de recibir el aviso, y enviará los personales para el trabajo de mantenimiento si el usuario no puede solucionar el problema, cargando solamente los costos del coste.
Para la revisión anual del equipo, nuestra compañía enviará al técnico profesional para unirse a los usuarios en formular el plan del cambio, gratuitamente;
Dentro del período de garantía, nuestra compañía puede enviar al técnico profesional al sitio para comprobar la condición de la operación del equipo y para proporcionar servicio de campo.
Después del período de garantía de equipo expira, una visita de vuelta se puede hacer en la invitación una vez por mitad de un año.
    3. Si nuestra compañía tiene puntos de la innovación y de la mejora o sugerencias constructivas para los equipos similares, informaremos al usuario a tiempo.
