Ventajas
1. Circulación convectiva fuerte, ciclo de disminución del tratamiento térmico y eficacia alta;
2. Usando mecanismo del lacre del PPM en la pieza de la conexión, una atmósfera más estable, puede evitar el H2 o la otra atmósfera protectora combinada con aire;
3. Usando el instrumento inteligente del microordenador para controlar temperatura del horno, puede realizar control auto.

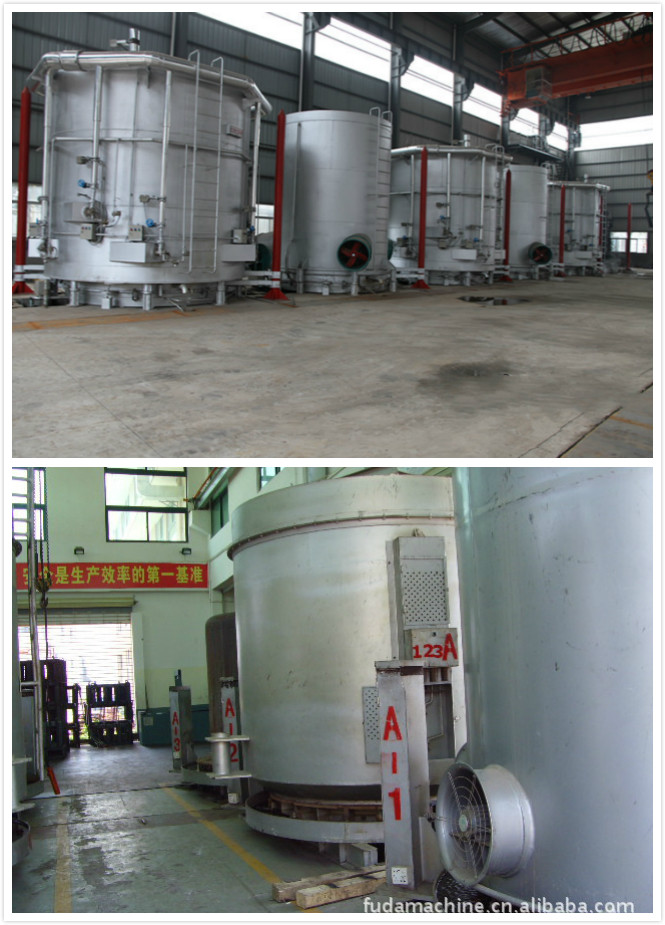

Introducción de horno
El tipo de campana horno de recocido se utiliza para recocer la tira de acero, la tira de aluminio y la tira del cobre. La capacidad de cargamento del horno se puede alcanzar a 60Tons (máximo). El diámetro del cargamento se puede alcanzar a 2,6 metros (máximo) y la altura del cargamento se puede alcanzar a 3,7 metros (máximo).
Característica principal
(1) 100% hidrógenos o sistema del hidrógeno o del nitrógeno del 75%
(2) alta calefacción del flujo de la convección
(3) propiedades mecánicas constantes en el material del recocido
(4) programa de control optimizado
(5) minimiza coste de producción
(6) alta productividad
(7) diseño modificado para requisitos particulares para el acero, el tonelero, el aluminio y la aleación; tira, alambre y tubo.
Estructura
Este tipo de campana horno de recocido se compone principalmente de 1 escudo de calefacción, 2 horno bajo, 2 cubierta de la cubierta interna, del enfriamiento, braket de la válvula y tubería.
Parámetros técnicos
| Modelo |
BAF-100/200-8 |
BAF-120/250-8 |
BAF-140/290-8 |
BAF-160/320-8 |
| Diámetro eficaz del cargamento (milímetros) |
1000 |
1200 |
1400 |
1600 |
| Altura eficaz del cargamento (milímetro) |
2000 |
2500 |
2900 |
3200 |
| Capacidad de cargamento máxima (t) |
5 |
10 |
20 |
30 |
| Temperatura de trabajo máxima (℃) |
850 |
850 |
850 |
850 |
| Poder de la calefacción (kilovatio) |
150 |
210 |
280 |
360 |
| Poder del ciclo de calor de la fan (kilovatios) |
15/22 |
15/22 |
10/37 |
10/37 |
| Velocidad de la fan del ciclo de calor RPM (RPM) |
750/1500 |
750/1500 |
750/1500 |
750/1500 |
| Fans del ventilador del diámetro (milímetros) |
640 |
640 |
850 |
850 |
| Controla la exactitud de la temperatura (el ℃) |
<>±3 |
<>±3 |
<>±3 |
<>±3 |
| Poder del ventilador (kilovatio) |
0.5*2 |
0.75*2 |
0.75*2 |
1.1*2 |
| Consumo de agua de enfriamiento (t/h) |
8 |
10 |
12 |
14 |
| Consumo protector del gas (m3/h) |
8 |
14 |
18 |
25 |
| Peso (t) |
20 |
25 |
32 |
40 |
Nota: El diverso tamaño del tipo de campana horno de recocido se puede también diseñar y fabricar como necesidades de usuario.
Descripción de la cadena de producción:
(1) cubierta de calefacción:
La cubierta de la calefacción es hecha por la placa de Q235A y el perfil del acero, unidad de δ=5mm.Heating es la tira Ni80Cr20. La temperatura de la pared externa en no más que 35℃.
(2) cubierta interior:
Compuesto por SUS321 de alta calidad (1Cr18Ni9T) .cover δ=6mm
(3) base del horno:
El peso de carga de la base del horno es 35T, el peso de la bobina del cargamento es 24T, la placa de guía y la cuchilla rectora es hecha por el acero inoxidable 321.There es un caucho del silicio de 40m m entre la base y la cubierta interior para asegurar la tirantez del aire.
