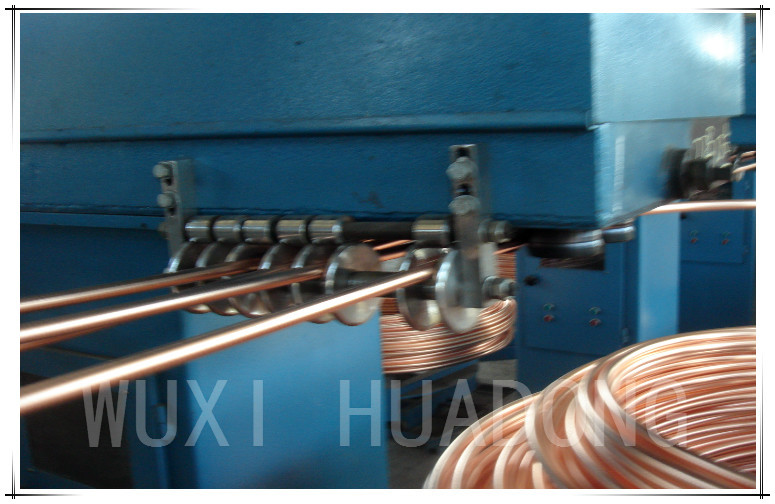

Máquina de fundición de varilla de cobre accionada por servomotor de CA continua 50HZ
UNA BARRA DE COBRE LIBRE DE OXÍGENO Φ8mm LÍNEA DE PRODUCCIÓN CONTINUA
COMPOSICION DE EQUIPOS
Horno simple, máquina de colada continua, marco de rueda de gremio, marco de alambre, máquina de doble espiral, sistema de enfriamiento de agua, sistema de medición de temperatura y sistema de control.
PRINCIPALES PARÁMETROS TÉCNICOS DEL EQUIPO
1, hay un horno de inducción de frecuencia central
(1) producción de varilla de cobre T2 (materia prima cobre electrolítico, alambre brillante)
(2) estructura del cuerpo del horno
(3) potencia del horno eléctrico 45KW
(4) voltaje de horno eléctrico 380V
(5) la frecuencia del horno eléctrico 50 HZ
(6) la velocidad de fusión de menos de 150 kg
(7) capacidad del horno eléctrico 500 kg
2, máquina de colada continua
(1) el número de varilla de fundición 2
(2) especificación de diámetro de varilla de fundición 8 mm; cabeza número 2
(3) unidad de servoaccionamiento de CA
(4) potencia del motor servo 1.3KW
(5) la precisión de seguimiento del nivel de líquido es de + 2 mm
3, máquina de bobinado de doble barra
(1) varilla de recogida automática
(2) para cerrar la línea en un círculo alrededor del peso de 300 kg
NORMAS TÉCNICAS DEL PRODUCTO
1, densidad: 8.9 kg / dm fand
ENTREGA DE DOCUMENTOS TÉCNICOS Y DIBUJOS
1.El Vendedor proporcionará los siguientes documentos y dibujos dentro de los 15 días posteriores a la firma y vigencia del contrato.
a. Plan de diseño del equipo
si. La condición básica de los equipos y la ingeniería civil.
C. Distribución de agua y electricidad.
re. La plataforma de operaciones.
2. El Vendedor deberá proporcionar los siguientes documentos y dibujos cuando se entregue el equipo.
a. Documento de proceso y especificación de operación de la máquina de colada continua
si. El equipo general y dibujos de consumibles.
C. Cuadro detallado de piezas de desgaste del equipo
re. El diagrama del principio eléctrico y el diagrama del sistema.
mi. La instalación de la lista de materiales del cable eléctrico.
ÁMBITO DE RESPONSABILIDAD DEL VENDEDOR
1. El Vendedor será responsable de la instalación y puesta en servicio del equipo contratado y de la entrega de las disposiciones pertinentes del anexo.
2, de acuerdo con los requisitos del contrato para presentar los documentos técnicos pertinentes.
3. Responsable de la instalación, puesta en marcha y capacitación de equipos contratados.
4, equipado con herramientas especiales para el uso de la instalación.
5, servicios técnicos: servicio al cliente garantizado por un año, mantenimiento de por vida (excepto bobina, camisa de agua, zanja de fusión).
6, soporte técnico de seguimiento: actualizaciones de equipos y asistencia para construir el horno, etc.
7, tiempo de respuesta del servicio: el comprador informó dentro de las 48 horas.
8, responsable de la aceptación del equipo y el manejo oportuno de los procedimientos de transferencia relevantes.
ÁMBITO DE RESPONSABILIDAD DEL COMPRADOR
1, taller de producción: tramo, longitud, altura de la instalación del equipo de elevación de la grúa, todos deberán cumplir con los requisitos.
2, circulando agua de enfriamiento.
3, fuente de alimentación.
4, aire comprimido.
5, prueba para la producción de materias primas y auxiliares (carbón vegetal, escamas de grafito, etc.)
6, el vendedor es responsable de la provisión de equipos en el proceso de instalación del personal y la junta.
CONFIGURACIÓN DEL EQUIPO PRINCIPAL Y GAMA DE SUMINISTRO
Nombre del dispositivo | Cantidad | Observación | ||
1 | Horno de inducción de frecuencia de potencia con núcleo (45KW) | Horno de dos cuerpos | 1 juego | Cuerpo del horno, horquilla del cuerpo del horno |
Sensor | 1 juego | Núcleo de hierro, bobina, camisa de agua, canal 1 | ||
Cubierta del horno | 1 juego | |||
Material de construcción del horno | 1 juego | Arena de cuarzo, material aislante, ladrillo refractario | ||
2 | Control eléctrico del horno | Control eléctrico del horno | 1 juego | Un armario eléctrico, un armario de control. |
Detección de la temperatura del horno | 1 juego | Vitrina con temperatura | ||
3 | Sistema de medición de temperatura | Dispositivo de desviación de entrada de agua | 1 juego | Válvula, manómetro, etc. |
Conjunto de detección de temperatura del molde | 1 juego | |||
Temperatura total del agua | 1 juego | |||
4 4 | Máquina de colada continua | Bastidor de máquina de fundición continua de plomo superior | 1 juego | |
AC servomotor y reductor de velocidad | 1 juego | |||
Rueda de guía | 2 set | |||
Sistema de accionamiento de extracción | 1 juego | |||
Dispositivo para colgar moldes | 1 juego | |||
Dispositivo de circulación de refrigeración por agua para moho | 1 juego | |||
5 5 | Gabinete de control eléctrico | Manejar | 1 juego | |
Interfaz hombre-máquina | 1 juego | |||
Controlador PLC | 1 juego | |||
Sistema de elevación | 1 juego | |||
Sistema de seguimiento de nivel de líquido | 1 juego | |||
6 6 | Montaje del molde | Molde de varilla de cobre | 2 set | |
Conector rápido | 4 set | |||
Manga de protección | 10 set | Diez que contienen molde de grafito | ||
7 7 | Bobinadora de doble barra | Teleférico | 1 juego | |
Bandeja de recepción | 2 set |
PRINCIPALES MARCAS Y FABRICANTES DE DISPOSITIVOS DE APOYO
Nombre del dispositivo | Marcas y fabricantes | |
1 | AC servo motor | Japón Yaskawa |
2 | Reductor de alta precisión | NAIF |
3 | Servo conductor | Japón Yaskawa |
4 4 | Controlador PLC | Japón Yaskawa |
5 5 | Interfaz hombre máquina | WEINVIEW |
6 6 | Dispositivo electrico original | Schneider |
7 7 | Motor y reductor de velocidad equipados con bobinadora de alambre | Shanghai Saini transmisión Co. |
8 | Par termoeléctrico | Shanghai Bao Lian |
9 9 | Material de construcción del horno | HenanGongyi |
10 | Modelo de grafito | Shandong Laixi De River |
FECHA DE ENTREGA
Se entregará dentro de los 75 días posteriores a la vigencia del contrato.
SERVICIO POSTVENTA
1. El cuerpo principal del equipo tendrá un año de garantía gratuita, y los componentes especiales se discutirán por separado;
2. Durante el período de prueba de producción (dentro de los 3 meses posteriores a la finalización de la puesta en marcha del equipo), nuestra empresa enviará un técnico profesional para el servicio de seguimiento;
Dentro del período de garantía, si ocurre una falla debido a un problema de calidad, nuestra compañía enviará personal al sitio para resolver el problema dentro de las 72 horas posteriores a la recepción del aviso;
Después de que expire el período de garantía del equipo, nuestra compañía ofrecerá soluciones efectivas dentro de las 24 horas posteriores a la recepción del aviso y enviará personal para trabajos de mantenimiento si el usuario no resuelve el problema, solo cobrando los gastos.
Para la revisión anual de equipos, nuestra compañía enviará un técnico profesional para que se una a los usuarios en la formulación del plan de respuesta, sin cargo;
Dentro del período de garantía, nuestra compañía puede enviar un técnico profesional al sitio para verificar las condiciones de operación del equipo y proporcionar servicio de campo.
Después de que expire el período de garantía del equipo, se puede hacer una visita de regreso por invitación una vez cada medio año.
3. Si nuestra empresa tiene puntos de innovación y mejora o sugerencias constructivas para equipos similares, informaremos al usuario a tiempo.
